簡易斷線式防盜報警器制作

報警器電路及工作原理：

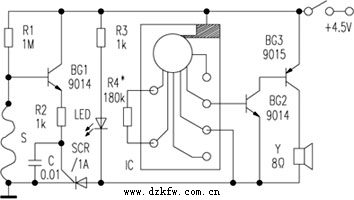

 如附圖所示。電路中由Ｒ１為ＢＧ１的Ｂ極提供偏置電壓。在警戒狀態下，Ｂ極偏置電壓經警戒線Ｓ對地短路，ＢＧ１不工作。



如遇盜情，Ｓ被斷開，ＢＧ１立即得電工作。ＢＧ１射極電流經Ｒ２觸發ＳＣＲ導通，指示燈ＬＥＤ亮，ＩＣ輸出報警信號，經ＢＧ２、ＢＧ３復合放大后，驅動揚聲器放音。這時即使是把Ｓ重新接通，也照?qǐng)?bào)不誤，只有關閉電源開關才能解除報警，所以具有防破壞作用。





元件選擇：

所有元件均為常用件，其值如圖標注。其中ＩＣ為ＣＷ９５６１四聲報警集成塊，通過不同的接線方法，可得到不同的報警信號。當然，也可視需要和條件選用其他類型的集成塊。Ｙ為８Ω小型高音或低音揚聲器。



幾點說明：

１． 由于Ｒ１取值較大，且與ＢＧ１共同組成電子開關，不僅靈敏度高，而且極大限度地降低了報警器在警戒狀態下自身的功耗。這是本電路的突出特點之一。經測量，警戒狀態下，本電路功耗約為５μＡ左右，三節五號電池可用半年以上。經四年多來的使用，證明效果良好。

２． 警戒線可直接用細漆包線，也可用普通多股軟導線，去掉絕緣皮，把內部細銅絲一根一根抽出，再分別頭尾相連，長度視需要而定。注意既要接觸良好，又要保持隱蔽和易斷。

３． 如嫌報警聲小，可對本電路作相應的改動，如增加電源電壓，以提高輸出功率。
