電阻是最常用的元件，特別是色環電阻，真是無處不在，如何識別色環電阻成了難點，下面我們就來介紹一下色環電阻的識別技術和電容識別技術。    小功率碳膜和金屬膜電阻，一般都用色環表示電阻阻值的大小，這也是我們在學習電阻的很重要的一步。電阻阻值的單位是歐姆。

下面詳細說明：色環電阻分為四色環和五色環，先說四色環。顧名思義，就是用四條有顏色的環代表阻值大小。每種顏色代表不同的數字，如下：

黑0  棕1  紅2  橙3  黃4  綠5  藍6  紫7   灰8  白9  金、銀表示誤差

2、色環電阻位置和倍率關系如下表所示：
顏色 有效數字 倍率 允許偏差（%）
銀色 / x0.01 ±10
金色 / x0.1 ±5
黑色 0 +0 /
棕色 1 x10 ±1
紅色 2 x100 ±2
橙色 3 x1000 /
黃色 4 x10000 /
綠色 5 x100000 ±0.5
藍色 6 x1000000 ±0.2
紫色 7 x10000000 ±0.1
灰色 8 x100000000 /
白色 9 x1000000000 /


電阻各色環表示意義如下：
第一條色環：阻值的第一位數字；
第二條色環：阻值的第二位數字；
第三條色環：10的冪數；
第四條色環：誤差表示。
例如：電阻色環識別：棕綠紅金
  第一位：1；
  第二位：5；
  10的冪為2（即100）；
  誤差為5%
  即阻值為：15X100=1500歐=1.5千歐=1.5K

還有精確度更高的“五色環”電阻，用五條色環表示電阻的阻值大小，具體如下：
第一條色環：阻值的第一位數字；
第二條色環：阻值的第二位數字；
第三條色環：阻值的第三未數字；
第四條色環：阻值乘數的10的冪數；
第五條色環：誤差（常見是棕色，誤差為1%）
   （可見，四色環電阻誤差為5-10%，五色環常為1%，精度提高了）
例如：有電阻：黃紫紅澄棕
  前三位數字是：472
  第四位表示10的3次方，即1000
  阻值為：472X1000歐=472千歐（即472K）

電阻還有其他好多類型，一般說的電位器，就是阻值可以調節的電阻（簡稱可調電阻）。在以后制作中遇到了再作介紹

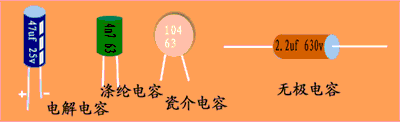

上圖舉出了一些例子。其中，電解電容有正負之分，其他都沒有。
    電容的容量單位為：法（F）、微法，皮法。一般我們不用法做單位，因為它太大了。各單位之間的換算關系為：

1F=1000000uf      1uf=1000000pf

在使用中，還經常見到單位：nf。1uf=1000nf       1nf=1000pf
電容的容量標識的幾種方法：
一、直接標識：如上圖的電解電容，容量47uf，電容耐壓25v。
二、使用單位nf：如上圖的滌綸電容，標稱4n7，即4.7nf，轉換為pf即為4700pf。還有的例如：10n，即0.01uf；33n，即0.033uf。
    后面的63是指電容耐壓63v.
三、數學計數法：如上圖瓷介電容，標值104，容量就是：10X10000pf=0.1uf.如果標值473，即為47X1000pf=0.047uf。（后面的4、3，都表示10的多少次方）。又如：332=33X100pf=3300pf。

電容的使用，都應該在指定的耐壓下工作。現在的好多質量不高的產品，就因為使用了耐壓不足的電容而引起故障（常見電容爆裂）。

一、色環電阻識別技術
電阻在電路中用“R”加數字表示，如：R1表示編號為1的電阻。電阻在電路中的主要作用為
分流、限流、分壓、偏置等。
1、參數識別：電阻的單位為歐姆（Ω），倍率單位有：千歐（KΩ），兆歐（MΩ）等。換算
方法是：1兆歐=1000千歐=1000000歐
電阻的參數標注方法有3種，即直標法、色標法和數標法。
a、數標法主要用于貼片等小體積的電路，如：
472 表示 47×100Ω（即4.7K）； 104則表示100K

二、電容識別
1、電容在電路中一般用“C”加數字表示（如C13表示編號為13的電容）。電容是由兩片金
屬膜緊靠，中間用絕緣材料隔開而組成的元件。電容的特性主要是隔直流通交流。
電容容量的大小就是表示能貯存電能的大小，電容對交流信號的阻礙作用稱為容抗，它與交
流信號的頻率和電容量有關。
容抗XC=1/2πf c (f表示交流信號的頻率，C表示電容容量)
電話機中常用電容的種類有電解電容、瓷片電容、貼片電容、獨石電容、鉭電容和滌綸電容
等。
2、電容識別方法：電容的識別方法與電阻的識別方法基本相同，分直標法、色標法和數標法3
種。電容的基本單位用法拉（F）表示，其它單位還有：毫法（mF）、微法（uF）、納法
（nF）、皮法（pF）。
其中：1法拉=10  3毫法=10  6微法=10  9納法=10  12皮法
容量大的電容其容量值在電容上直接標明，如10 uF/16V
容量小的電容其容量值在電容上用字母表示或數字表示
字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF
數字表示法：一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是倍率。
如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF
3、電容容量誤差表
符 號 F G J K L M
允許誤差 ±1% ±2% ±5% ±10% ±15% ±20%
如：一瓷片電容為104J表示容量為0. 1 uF、誤差為±5%。
