前期介紹了一些關于開關電源的基礎知識，但是開關電源中涉及到很多電子元器件，電阻，電容等等常見的大家一般都知道，認識，但是有一些重要但是不常見的元件，有必要給大家做一個介紹，這些是一個電子愛好者必須了解和掌握的。本文介紹光耦合器。

光耦合器

光耦合器是一種以光為主要媒介的光電轉換元件。所以又叫光電隔離器。它能夠?qū)﹄娐分械碾娦盘?hào)產生很好的隔離作用，具有較好的電絕緣能力和防干擾能力。

常用于開關電源穩壓電路中的光耦合器主要有三大類

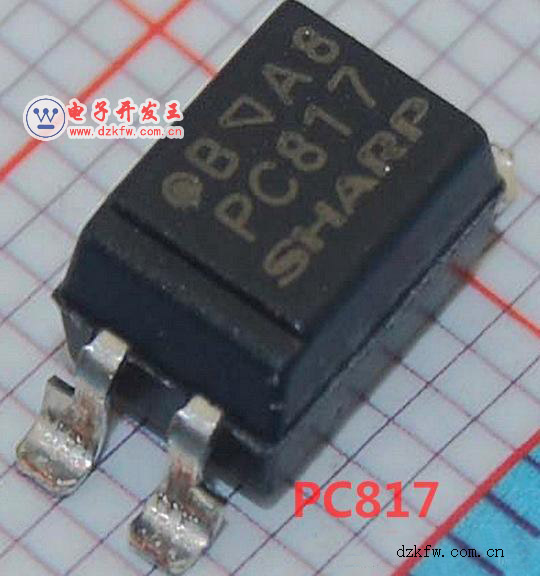

第一類型號：PC817、PC818、PC810、PC812、PC507、TLPS21、TLP621內部電路圖如下：

第一類內部電路圖

第二類型號：TLP632、TLPS32、TLP519、TLPS09、PC504、PC614、PC714，內部電路圖如下：

第二類內部電路圖

第三類型號：TLP503、TLPS08、TLP531、PC503、PC613、4N25、4N26、4N27、4N28、4N35、4N36、4N37、TIL111、TIL12、TIL114、TIL115、TL116、TL117、TLP631、TLP535

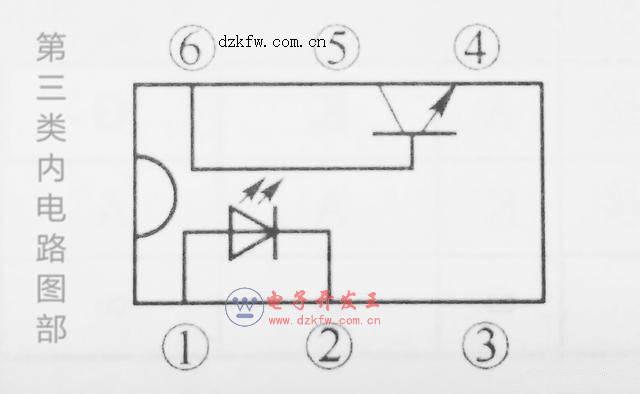

第三類內部電路圖

代換原則：同類間所有型號均可直接互換。

第一類與第二類可以代換,但需對應其相同引腳功能接入，也就是說，要注意光耦的引腳功能定義，定義相同才能接入。

原則上第三類可以代換第一、第二類,選擇功能相相同引腳接入，也是要注意引腳定義，不能接錯。無用引腳可不接入電路。但第一、第二類不可以代換第三類。

比如：用PC817代換TLP632時,PC817的1、2腳對應接入TP632的1、2腳位置。PC817的3腳對應接入TLP632的4腳位置，PC817的4腳對應接入TLP632的5腳位置即可。

用4N35代換TLP632，,可直接接入原TLP632的位置,4N35的6腳不接入電路。

電路中的光耦合器

光耦的檢測方法：

檢測光耦合器可用兩只萬用表進行，先將一塊萬用表量Rx1擋，黑表筆接發光二極管的正極，紅表筆接發光二極管的負極，為發光二極管提供驅動電流，將另一只萬用表置R×100擋,同時測量光耦合器的3、4腳(對于六腳型的光耦合器為4、5腳)兩端電就是耦合器的集電極。

保持這種接法，再接1、2腳若3、4腳之間的阻值有明顯的變化增至幾千歐，則說明光耦合器是正常的，若3、4腳之間的阻值不變或變化不大,則說明光耦合器損壞。

其實，光耦合器還有很多其他的檢測方法，只要適合自己的就行，大家可以在實際操作當中注意總結！
