本例介紹的嬰幼兒尿床報警器，采用分立元件制作而成，它能在嬰幼兒的尿布尿濕后發出聲音報警，提醒嬰幼兒的看護者及時更換尿布。
　　電路工作原理

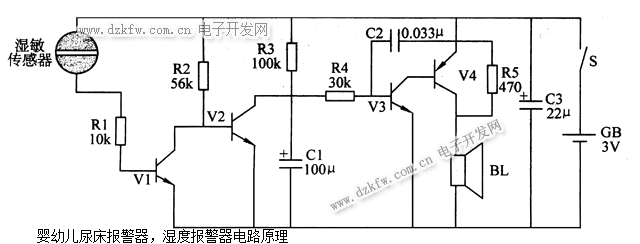

　　該嬰幼兒尿床報警器電路由檢測放大電路、延時電路、低頻振蕩器和電源電路組成，如圖6-186所示。


　　檢測放大電路由濕敏傳感器、電阻器Rl、R2和晶體管Vl、V2組成。
　　延時電路由電阻器R3和電容器Cl組成。
　　低頻振蕩器由電阻器R4、R5、電容器C2、晶體管V3、V4和揚聲器BL組成。
　　電源電路由電池GB、電源開關S和濾波電容器C3組成。
　　接通電源開關S后，電路處于待機狀態，濕敏傳感器處于高阻狀態，Vl截止，V2導通，低頻振蕩器不振蕩，BL不發聲。當嬰幼兒尿床時，濕敏傳感器兩電極之司間的阻值變小，使Vl導通，V2截止，Cl經R3充電。當C3充滿電(約15s)、V3的基極電壓達到0.7V時，低頻振蕩器振蕩工作，BL發出"嘟嘟"報警聲。
　　調整R3、R4的阻值或改變C2的電容量，可改變低頻振蕩器的振蕩頻率，從而改變BL音調的高低。
　　元器件選擇
　　Rl-R5選用1/4W或1/8W碳膜電阻器。
　　Cl和C3均選用耐壓值為16V的鋁電解電容器;C2選用獨石電容器或滌綸電容器。
　　Vl-V3選用S9013或3DG6、3DG2O1型硅NPN晶體管，V4選用3AX3lB型鍺PNP晶體管。
　　BL選用0.25W、8Ω的小型電動式揚聲器。
　　S選用微型單極撥動開關。
　　濕敏傳感器采用敷銅板的邊角料制作。
