異常聲音檢測報警器,Sound detector

關鍵字：LM358,聲音報警器

作者：王平

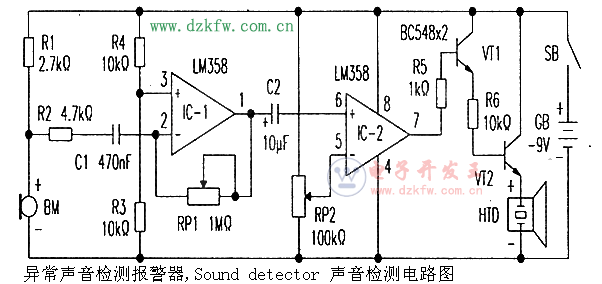

  電路由雙運算放大器LM358為核心構成．如附圖所示。它可以自動搜索6m范圍內的任何微弱聲音振動，并將其變換成響亮的嘟嘟聲發出報警。可將它放在家里．如車庫、貴重物品存放處等，可以連續監聽異常聲音的出現，起到一定的防范保護作用。

    電容式話筒BM為高靈敏度的聲音檢測傳感器，R1為偏置電阻，調整R1可改變聲音檢測距離。話筒BM將拾取到的微弱聲音振動信號轉換成電信號，經R2、C1耦合至Ic-1②腳進行放大，放大后由①腳輸出，送至比較放大器Ic-2⑥腳，再經⑦腳取出，由達林頓對管VT1、VT2驅動壓電蜂鳴器HTD發出嘟嘟報警聲。RP1可調整IC-1放大倍數，RP2可調整IC-2基準比較電壓。
