簡單實用的酒后駕車報警電路,Alcohol tester
關鍵字:酒精測試電路,QM-NJ9,TWH8778,BTS412
作者:朱英明
此控制器電路簡單、制作容易,能有效地防止司機酒后駕駛車輛,保護人身和車輛安全,減少交通事故的發生,非常實用。
一、電路組成與工作原理
1.電路組成

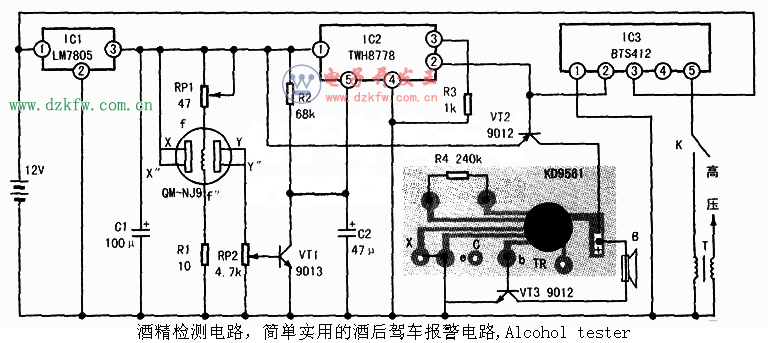

本電路如下圖所示,主要由電源電路、酒氣拾取電路、控制電路、報警電路等單元組成。各單元電路的組成如下:
電源電路由汽車蓄電池、三端穩壓集成電路IC1、濾波電容器Cl組成。
酒氣拾取電路由QM-NJ9型氣敏元件、電阻Rl、可調電位器RP1與RP2組成。
控制電路由取樣三極管VT1、TWH8778型集成電路IC2、BTS412型集成電路IC3、電阻R3、控制三極管VT2組成。被控器件為汽車點火開關K與點火變壓器T的初級線圈。
報警電路是以KD9561型集成電路IC4為核心,外設振蕩電阻R4、三極管VT3和揚聲器B。
2.工作原理
在下圖所示的防酒后開車控制器電路中,汽車蓄電池12V電源加到LM7805型三端穩壓集成電路的①腳,經該穩壓集成電路變換后,由③腳輸出穩定的5V直流電壓,供給酒氣拾取電路、控制電路、報警電路應用。
此控制器電路需安裝在汽車駕駛室內,檢測司機是否飲酒。若檢測到司機飲酒則控制汽車使之無法啟動并發出報警聲,告訴同車人員“司機飲酒,不可開車”。
若司機沒有飲酒,進入駕駛室開啟點火開關使K閉合時,駕駛室內空氣純潔,氣敏元件的X-Y間為高阻值,一般為60kQ左右,因此流過可調電位器RP2的電流很小,在RP2上產生的壓降很低,使取樣三極管VT1截止。這時5V電源通過電阻R2向電容C2充電,使C2上的電壓逐漸升高。十幾秒鐘后,C2上的電壓達到TWH8778型開關集成電路IC2的開啟電壓1.6V,TWH8778型開關集成電路內部開關即刻連通,給BTS412的②腳加上控制電壓,又使BTS412的③腳、⑤腳導通,于是給汽車點火變壓器T的初級線圈加上12V點火電壓。由于初級線圈加電壓是從無到有的,故在線圈中形成從無到有的交變電流,使次級感應產生高壓并打火,為汽車啟動點火。
如果司機飲酒后進人駕駛室開啟點火開關K閉合,由于有R2、C2構成延時電路的作用,汽車不會即刻啟動。在這延時的一段時間內,司機呼吸的酒氣將充滿駕駛室內,當氣敏元件QM感受到駕駛室內酒精氣體的含量超過lOOPPm時,它的X-Y間電阻值迅速降至6.5kΩ左右,使X-Y與RP2串聯回路的電流增大,RP2上產生的壓降也增大,由RP2調整端取得的電壓增高,使取樣三極管VT1轉為正偏置而飽和導通,對C2上的已充電壓進行放電,使C2上的電壓低于TWH8778型開關集成電路IC2的開啟電壓1.6V,于是控制TWH8778型開關集成電路內部開關斷開,BTS412型集成電路②腳便失去控制電壓,繼而控制它的③腳、⑤腳也斷開,切斷點火變壓器初級線圈的點火電源,變壓器次級高壓線圈就不能產生高壓而無法打火,汽車無法啟動,從而使酒后的司機不能開車。
此電路的報警原理為:當集成電路IC2內部的開關閉合時,控制三極管VT2基極電壓等于它的發射極電壓,故VT2截止,報警電路不工作。當氣敏元件QM感受到司機的酒氣而控制集成電路IC2內部的開關斷開時,也控制三極管VT2基極通過電阻R3接地形成正偏置而導通,給報警電路加上工作電壓,報警電路就發出報警聲,向車內乘客提示及警示駕駛員。
二、元件選擇
在用BTS412制作的防酒后開車控制器電路中,ICI選用LM7805型三端穩壓集成電路;IC2選用TWH8778,TWH8778是一種單列五引腳的大電流驅動開關集成電路,其內部設有過壓、過熱、過流等多種保護電路。5個引腳的功能分別是:①腳為電源輸入端;②腳、③腳為兩個并聯的輸出端;④腳為集成電路的接地端;⑤腳為控制信號的輸入端。該集成電路的工作原理非常簡單。應用時只要在它⑤腳的加上高電壓控制信號,TWH8778①腳與②腳(③腳)間便快速連通,使其輸入端①腳至輸出端②腳、③腳之間形成很小的壓降,因此又稱TWH8778為高速開關。
IC3選用BTS412,它是一種五引腳的智能型電子功率開關集成電路,它具有短路自保護、超溫自保護、輸入電壓過低控制、抗脈沖干擾能力極強、工作溫度范圍寬、輸出控制電流大,適合阻性、感性、容性負載等功能集中化的特點,外形如右圖所示。內部功能框圖如下圖所示,主要有電源分配電路、振蕩電路、電壓移位電路、穩壓電路、邏輯控制電路、溫度傳感電路、過流過壓保護電路、驅動電路等單元。其(1)腳為集成電路內部電路接地端;②腳為外部控制信號的輸入端;③腳為集成電路工作電源正極的輸入端;④腳為集成電路故障診斷信號的輸出端,該輸出信號可由微機顯示;⑤腳為集成電路控制信號的輸出端。
IC4選用KD9561型聲響集成電路,KD9561是典型的CMOS電路具有儲存和固化電信號的功能。該芯片通過外延電路制有8個引腳,如下圖所示,其中⑧腳為KD9561工作電源正極輸入端;④腳為KD9561工作電源負極輸入端;③腳為KD9561工作模式觸發端,用M表示;⑥腳為芯片內存信號的輸出端,由于從該引腳輸出的電信號較小,通常需應用一只三極管對其進行放大,因此輸出的信號常是送到三極管的B極;⑦腳為啟動KD9561工作的觸發信號輸入端,用TR表示;①腳、②腳間常跨接一個電阻器,為KD9561內部振蕩電路外接電阻器端,適當選擇該電阻值的大小,還可調整KD9561輸出聲響的節奏,可使KD9561發出更多的響聲。
KD9561內部設置有程序控制電路,當從③腳的M端和⑦腳的TR端輸入不同的指令組合時,可觸發該集成電路發出多種響聲。當③腳的工作模式選擇端M懸空,⑦腳的觸發信號輸入端TR接電源正極時,KD9561發出“消防車聲”;當③腳的工作模式選擇端M懸空,⑦腳的觸發信號輸人端TR也懸空時,KD9561發出“刑警車電笛聲”;當③腳的工作模式選擇端M懸空,⑦腳的觸發信號輸入端TR接電源負極時,KD9561發出“救護車聲”;當③腳的工作模式選擇端M接電源正極,⑦腳的觸發信號輸入端TR無論處于何種狀態時,電路均發出“噠噠噠”的機關槍聲;當③腳的工作模式選擇端M接電源負極,⑦腳的觸發信號輸人端TR無論處于何種狀態時,電路均發出多架重機槍掃射的聲音。
VT1、VT3選用9013,VT2選用9012三極管:Rl~R3選用RJ-1/2W型金屬膜電阻;RP1、RP2選用WSW型有機實心可調電位器。CI、C2選用CD11-16V型鋁電解電容器。
在電路中,B選用8Ω、0.25W電動式揚聲器。K為汽車上原有的點火開關。T為汽車上原有的點火變壓器。
QM選用QM-NJ9型氣敏元件,此型氣敏元件除可以檢測各種油氣、燃氣外,主要是為檢測酒氣而設計制造的。因此,它對酒氣的敏感度遠大于對其他氣體的敏感度。QM-NJ9型氣敏元件在純潔空氣中時,X-Y間呈現的電阻值為60kΩ;當QM-NJ9型氣敏元件感受到濃度為lOOppm的酒氣時,X-Y間電阻值便降到6.5kQ。
它對酒氣的靈敏度系數為K=60/6.5≈9.5,遠高于對其他氣體感受的靈敏度,因此QM-NJ9型氣敏元件具有抗其他氣體干擾的能力,用它制作的器件不會因受其他氣體影響造成誤報警或誤控制。
三、電路調試
組裝完成防酒后開車控制器電路后,還應進行調試。先調整氣敏元件QM的起控點,可人為在駕駛室內散發一些酒氣,再仔細調節可調電位器RP2,使取樣三極管VT1導通,然后用膠水滴在RP2上粘牢調整點,以增加電路的抗振動性。氣敏元件QM應安裝在離駕駛員較近的位置,以確保氣敏元件能很好地感受司機呼吸的酒氣,使電路控制可靠。
另外還要調整電阻器RP2的阻值,使延時電路的延遲時間為12s。
