簡單易調的欠電壓/過電壓全自動保護裝置,over-voltage protecter

關鍵字：過壓保護器電路，欠壓保護器電路

作者：丁德勤

　眾所周知，如果電力變壓器中性線在刮大風時斷開，有時三相四線負載不平衡時，很容易造成電器設備（家用電器、電燈等）因過電壓（中性點電位偏移引起）而燒毀電器。這里介紹一種市電欠電壓、過電壓全自動保護裝置。能有效地為你的家用電器，線路簡單、可靠。有興趣的讀者不妨試一試，不需復雜調試，一裝大功告成。

　　1．工作原理
　　

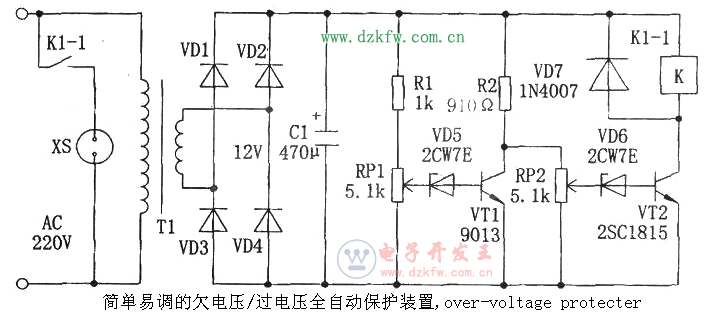

　　市電經變壓器Tl降壓、整流橋VC整流、電容Cl濾波后，在分壓器Rl、RP1和R2、RP2兩端產生一個隨電網電壓波動而變化的直流電壓。當電網電壓正常時，在最低允許值下，調節電位器RP2，使穩壓二極管VD6擊穿，三極管VT2導通，繼電器K得電吸合，其常開觸點閉合，接通XS插座向負載供電。

　　當電網電壓低于最低允許值（即下限設定值）時，穩壓二極管VD6截止，三極管VT2截止，K失電釋放，切斷負載電路。調節RP2，可改變下限設定值。

　　在電網電壓在最高允許值（即上限設定值）下，調節電位器RP1，使穩壓管VD5不擊穿，VT1截止。這樣，當電網電壓超過上限值時，VD5擊穿，VT1導通，從而使VT2失去基極偏壓而截止，繼電器K失電釋放，切斷XS插座負載供電電路。調節RP1，可改變上限設定值。

　　2．元件的選擇


　　
　　Kl-l選用雙組觸點12V直流繼電器，如JRX13F-12V。XS是二眼插座。Tl選小型3W、220V/12V優質電源變壓器，VDl～VD4用1N4007硅二極管，電容Cl為470μF的電解電容，電阻Rl為lkΩ、R2、為910Ω，可調電阻RP1、RP2均為5.1kΩ，穩壓二極管VD5、VD6為2CW7E，三極管VT1為9013，VT2為2SC1815硅型管，VD7為1N4001型硅二極管，其他無特殊要求。只要按圖中的標注為準就行。
