復音警報器,NE555 voice generator

關鍵字：NE555,報警聲電路圖

作者：溫成宜

    這個警報器的聲音不是一般的單音調。面是用兩種頻率調制而成的復音。

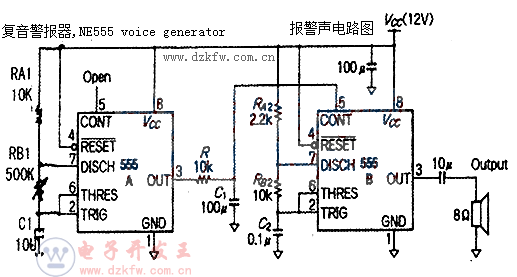

    電路如圖，使用了兩個555時基電路接成多諧振蕩器產生自激振蕩。555B的振蕩頻率受其O5腳的電壓控制．產生約500Hz～800Hz的振蕩頻率。也可改變R2A、RB2及C2的值來改變振蕩頻率．如救護車的警報音頻率為770Hz～960Hz。

    決定警報音周期的是振蕩器555A．其振蕩周期可用電位器RB1調整為2秒～3秒。

    如將555A的定時電容C1卸下，則555A的振蕩周期變化．產生如法國警車的警報音。  兩個555也可選用2個封裝的雙時基電路556。

    若讀者用戶將兩個時基電路555改成雙時基的集成電路556．此時再把它排在印制板(PCB)上構成實用組件，則組件的體積其尺寸會很小。如果組件供電(Vcc，+12V)的電源采用電子市場上的電源適配器(一般市售價小于10元／個)，則制作該復音警報器就十分簡單且容易了。注意：由于市售的電源適配器大都是不能穩壓的，但可調適配器上的輸出電壓(從3V-15V分檔輸出有多種)，以達到用戶的要求。由于電源適配器是不穩壓的．電路工作時．供電電壓會隨報警聲音的強度而下降，一般不會影響電路的報警工作。
