聲控防盜告警器,Voice Alarm

關鍵字：聲控防盜告警器

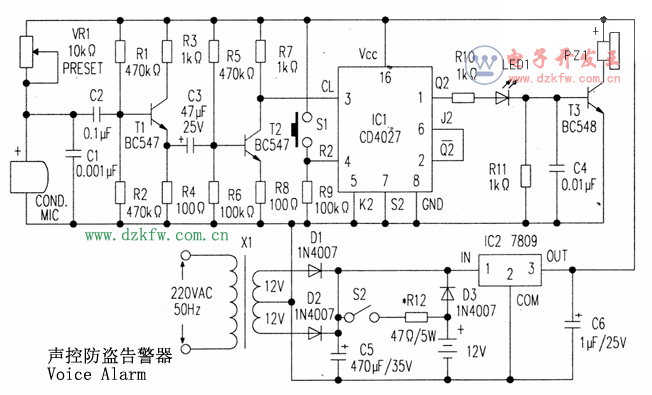

聲控防盜告警器電路圖

    當遇到盜賊用推門、撬門、擊門等手段企圖進入時，防盜告警器就發出報警聲音。

    聲音的檢測器件是一只電容式話筒．將它安裝在門框上。當盜賊推門、撬門、擊門時肯定會發出聲音。此聲音由話筒檢測，并送到電路的前置放大器部分。再通過觸發器連接到蜂鳴器。

  在前置放大器部分中．晶體管T1和T2將撬門聲造成的話筒信號放大。其輸出可作為JK觸發器CD4027(IC1)的時鐘。

    CD4027的JK端為低電位時，觸發器無效。將觸發器的K輸入端(⑤腳)接地，而將J輸入端(⑥腳)連接Q輸出端(②腳)。前置放大器的輸出則連接至IC1的時鐘輸入端(③腳)。一旦JK觸發器經話筒收到輸入信號，其輸出就變高，并維持此高電位直至觸發器經開關S1復位為止。IC1輸出的高電位經晶體管T3驅動蜂鳴器PZ1。同時LED1發光給出可見指示。按下S1可切斷告警聲。

    在電源供給部分中。整流電壓通過開關S2對12V／4Ah電池充電．同時將整流電壓送至穩壓器IC2．穩壓后的9V電壓供電路使用。電池的作用是在交流電停電期間提供備份電源。
