萬用表是用來測量交直流電壓、電阻、直流電流等的儀表。是電工和無線電制作的必備工具。 你想不想了解更多的關于機械萬里表的知識呢?跟著小編來看看下面的文章吧!

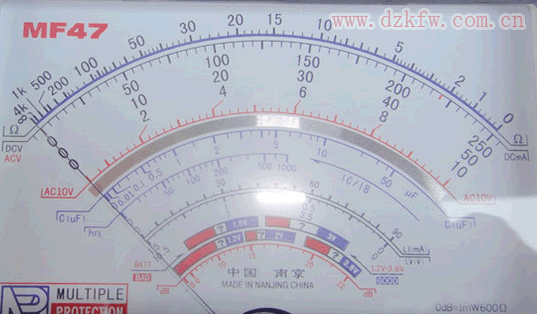

第二刻度是供交、直流電壓、直流電流用的.第一行數供測電壓讀數,第二行數供直流電流讀數；
比如你選擇直流50mA檔、側表針滿度時被測電流是50mA、如果指針在10、就是10mA.
如此類推500mA就是100mA…
第三行是選擇交流AC10V檔專用讀數.
db是分貝電平,
BATT…是1.5V、9V電池電量檢測.
　　萬用表的使用的注意事項：
　　(1)在使用萬用表之前，應先進行“機械調零”，即在沒有被測電量時 ，使萬用表指針指在零電壓或零電流的位置上。
　　(2)在使用萬用表過程中，不能用手去接觸表筆的金屬部分 ，這樣一方面可以保證測量的準確，另一方面也可以保證人身安全。
　　(3)在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓或大電流時 ，更應注意。否則，會使萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。
　　(4)萬用表在使用時，必須水平放置，以免造成誤差。同時， 還要注意到避免外界磁場對萬用表的影響。
　　(5)萬用表使用完畢，應將轉換開關置于交流電壓的最大擋。如果長期不使用 ，還應將萬用表內部的電池取出來，以免電池腐蝕表內其它器件。
　　歐姆擋的使用
　　選擇合適的倍率。在歐姆表測量電阻時，應選適當?shù)谋堵剩�使指針指示在中值附近。最好不使用刻度左邊三分之一的部分，這部分刻度密集很差。
　　使用前要調零。
　　不能帶電測量。
　　被測電阻不能有并聯支路。
　　測量晶體管、電解電容等有極性元件的等效電阻時，必須注意兩支筆的極性。
　　用萬用表不同倍率的歐姆擋測量非線性元件的等效電阻時，測出電阻值是不相同的。這是由于各擋位的中值電阻和滿度電流各不相同所造成的，機械表中，一般倍率越小，測出的阻值越小。
　　萬用表測直流時
　　進行機械調零。
　　選擇合適的量程檔位。
　　使用萬用表電流擋測量電流時，應將萬用表串聯在被子測電路中，因為只有串連接才能使流過電流表的電流與被測支路電流相同 。測量時，應斷開被測支路 ，將萬用表紅、黑表筆串接在被斷開的兩點之間 。特別應注意電流表不能并聯接在被子測電路中 ，這樣做是很危險的，極易使萬表燒毀。
　　注意被測電量極性。
　　正確使用刻度和讀數。
　　當選取用直流電流的2.5A擋時，萬用表紅表筆應插在2.5A測量插孔內 ，量程開關可以置于直流電流擋的任意量程上。
　　如果被子測的直流電流大于2.5A，則可將2.5A擋擴展為5A擋 。方法很簡單，使用者可以在“2.5A”插孔和黑表筆插孔之間接入一支0.24歐姆的電阻 ，這樣該擋位就變成了5A電流擋了。接入的0.24A電阻應選取用2W以上的線繞電阻 ，如果功率太小會使之燒毀。
