這是一種光控電位器的電路，所不同的是它采用雙光敏管對稱控制。當光源照射光敏管VT1，溝道電阻減小，音量提高；若照射VT2音量則降低，從而實現了光控音量調節。

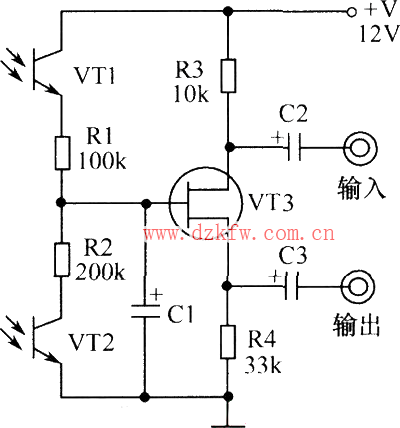

電路原理圖

該電位器每次開機時，由于C1的限制VT3管的G極電位為0V，溝道電阻為最大值，音量也就被控制在最小。

VT3選用3DJ6F或同類場效應管。VT1、VT2使用市售NPN型光敏管即可，C1、C2、C3選用6.3μF／25V鉭電解電容。電阻選用1／8W 金屬膜電阻。
