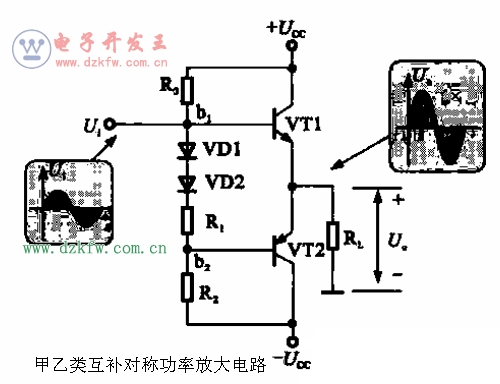

所示為甲乙類互補對稱功率放大電路，圖中VT1為NPN管，Vr2為PNP管。兩管的發射極連接在一起，采用正、負電源供電，發射極直接與負載相連接。兩管的基極間接有兩個正向連接豹二極管VDI和VD2及電阻器Ri，并通過碼和R接到正、負電源上。其目的是培每個三極管的發射極建立一個適當?shù)恼�向偏置電壓，以減小“交越失真”.bi和b2之間的壓降通常調整（改變R，）到小于（UEl十l Ua-al）的值． (2)甲乙類互補對稱電路工作原理 當輸入信號為正半周時，bi點電位升高，培1（包括直流成分IBI和交流成分毛1）將增大，在VT1的發射極形成信號電流的正半周。與此同時，、rr2管很快進入截止?fàn)顟B(tài)；當輸入信號為負半周時，bi點電位降低，b2點也降低，VT1管截止，W2管導通．VT2管的發射極形成信號電流的負半周，從而在負載RL上得到一個完整的信號波形。
