會員注冊| 無線傳輸?shù)囊粋�(gè)基本概念是全向天線----在所有方向等發射的天線，在實際應用中，全向天線是不存在的，所有天線都有一定的方向性。但全向天線仍可作為與其他天線進行比較的參照物，說明天線的相關基礎概念。 考慮一個全向輻射源，它在所有方向的發射功率均為PT(W),每單位面積的功率或功率通量密度為 |
 |
| 即信源每單位時間輻射能量一定分布在包圍信源的球面上 接收功率Pr為 |
 |
| 式中，Pt為發射功率，以球面波輻射，λ為工作波長， Gt，Gr分別表示發射天線和接收天線增益，d為發射天線和接收天線間的距離。 1、自由空間的傳播損耗L定義為 當Gt=Gr=1時，自由空間的傳播損耗L為  |
 |
| 分貝式 |
 |
| 上式表明d倍程或f倍頻變化,損耗有6dB變化； 2、傳播損耗與接收功率關系 在移動通信系統中，接收電平的動態范圍很大，常用dBW或dBm為單位表示接收電平。 Pr(dBm)=10lgPr(mW)；Pr(dBW)=10lgPr(W)；0 dBW=30 dBm 例1：2W 換算dBW、dBm為多少？ 3 dBW=33dBm |
 |

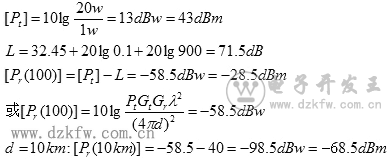

| 其中Pr、PT為接收、發射功率，L為傳播損耗,Gb、 Gm為BS、MS天線增益。 上式是基本鏈路預算方程，說明了考慮無線鏈路傳輸特性時接收功率與發射功率之間的關系。閉合鏈路要求上式右邊為接收機提供足夠的功率，以便可靠檢測發射機所發射的信息，即右邊必須大于接收機靈敏度。 例題2：若發射機發射功率20W, f=900MHz,Gt=1, Gr=1,求自由空間100m處接收功率為多少dBm?10km處接收功率為多少dBm? 解：  |
自由空間的無線電傳播理論
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-11-17
Tags：無線電,無線電傳播
