發射天線的制作,tranmission antenna
電臺的發射天線尤為重要。一個5W的發射器加上一個增益為8dBi的天線,和一個20W的發射器加一個增益為2dBi的天線對接收方來講效果相同。天線的增益是其發射效率的標志;半波長偶極子經常被作為比較天線效率的基準,其增益是2.15dBi。
天線、饋線電纜、放大器的輸出級的阻抗匹配也很重要。如不匹配, 傳送到天線的功率可能比放大器的輸出功率小很多,在最壞的情況下會燒壞功放管。天線和饋線電纜的阻抗通常是50或75歐姆。
另外,天線應安裝在較高位置,如樓頂、山上。對于FM頻率, 發射功率不是影響傳送范圍的最重要因素, 比較重要的是,應該能從接收者比較清楚地看到發射天線,而中間沒有大樹和高大的建筑阻礙信號。但天線可用在微波爐里加熱而不發熱的材料掩蓋起來。如果你投入一點努力來發現一個好地點, 你可以用一個小發射機把信號發送相當遠。
以下介紹最實用的幾種天線。對于小功率(<30W)電臺,雙角電視拉稈天線、雙線J極子天線、簡易GP天線最為簡單、實用;對中大功率,用銅管或鋁管制作的J極子、偶級子、LOG周期偶極陣是最好選擇。
天線發射元長度的重要性
你會發現以下的介紹中強調天線的長度為1/2或1/4波長,為什么呢?因為天線的長度不對時,其阻抗和設計值差很多,導致發射效率降低。例如,正確制作的半波偶極子天線的阻抗是75歐姆純電阻性,如果將其長度減半,其阻抗則變為15-400j歐姆,即15歐姆電阻、400歐姆電容性感抗。天線阻抗的電阻性部分是對發射有效的部分,而感抗部分只造成反射波,將能量反饋回發射機。這一現象一般用駐波比(SWR)描述,駐波比越接近1.0越好,1.0代表反射波是零。請參看此實例: “雙線J極子天線的制作和測試”。
如果不用饋線電纜,天線的感抗可用外加的可調電感或電容銷去,此謂天線的匹配調諧。例如上例的縮短一半的偶極子天線,可用一個400歐姆感抗的串聯電感銷去天線的400歐姆電容性感抗,使天線變成15歐姆純電阻性。但這同時要求發射機的輸出放大器的阻抗小于15歐姆,這在電路設計上有一定的困難,天線的頻寬也變得很窄。
電波在空氣中的波長是 L=300/f 米,其中f是發射頻率(兆赫),例如100兆赫對應的波長是3米。
偶極子天線 | |
最常用的天線是中心驅動的半波偶極子天線, 如圖右A所示。制作辦法是:將一條粗銅線(或銅管、鋁管,或用同軸電纜的屏蔽層)焊到BNC插座上。粗銅線的長度大約是1/4波長,即 75/f 米, 其中f是發射頻率(兆赫)。如果你不肯定你使用的頻率, 就用 70cm。這樣的部件需要兩套,B圖顯示怎么樣把這兩套部件連在一起。在上面的部件粗銅線應該只與BNC插座的中心連接, 而在下面的部件粗銅線應該連接到BNC外殼。
偶極子天線的原阻抗是75歐姆。由于偶極子的兩半是對稱的(即平衡的),和同軸電纜(不平衡的)連接時需要有一個“1:1 平衡-不平衡變壓器(balun)” 。這個變換器最簡單的制作辦法是把電纜繞直徑大約10-20cm的4-5個圈。 天線應該垂直放置, 在電纜和天線之間應該留出至少50cm空當。 |
利用電視拉稈天線作為FM偶極子天線

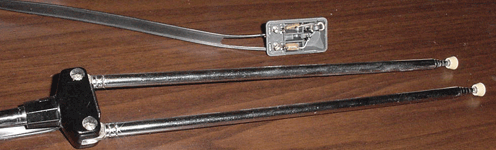

一般的雙角電視拉稈天線可用作FM半波偶極子天線用。這種天線一般自帶一個由高頻變壓器構成的balun(如左圖的小盒子),但要事先試驗一下這個變壓器能否經受你要發射的功率(線圈和磁芯不發熱即可)。Balun的另一種解決辦法是直接用同軸電纜作為饋線,將其饒直徑大約10cm的4-5個圈(參看以上介紹)。
天線應該垂直放置, 每條拉稈拉到75/f米長,兩拉稈應成一直線(向上圖A一樣),而不應該是V形的。電纜和天線拉稈不應平行靠近,而應留出至少50cm空當。
GP天線
GP天線(1/4波發射元加接地反射面的天線)和半波偶極子天線相當,因為上面的1/4波發射元經接地面反射形成一個鏡像,二者構成偶極子。理想的接地反射面是一個很大(大于波長)的金屬面,但不容易實現。

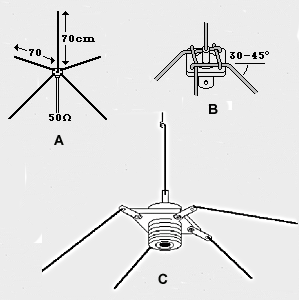

一個簡單有效的GP天線如圖右A所示,它包括同樣長度的5個發射元(radiator)。在中心的發射元只與BNC插座的中心連接,發射信號;其它的4個連接到BNC外殼,起到接地反射面的作用。發射元的導線長度大約是 75/f 米, 其中f是發射頻率(兆赫)。下面的4個發射元不應該平直伸出來, 而是應該向下彎曲30-45度角,這樣的天線有50歐姆阻抗, 可直接接到一條50歐姆電纜上(不用平衡-不平衡變壓器)。
圖B顯示怎樣用BNC插口底座制作GP天線。中間發射元的金屬線(粗銅線、銅管、鋁管,或用同軸電纜的屏蔽層)焊接到BNC插座的中心焊柱上, 而下面的4個發射元焊接到螺栓孔上?梢灾谱饕粋地座放置這種天線,也可以象圖C那樣將天線掛在高處。
J極子(J-Pole)天線由一個1/2波發射元和一個1/4波驅動匹配器構成,它等價于一個從末端驅動的偶極天線,因其導體呈J型,故稱為J極子。右圖A是一個J極子天線實例,B是用直徑3-10mm的銅線或銅管制作的J極子天線(適用于大功率),C是用300歐姆電視天線扁饋線制作的J極子天線(適用于30W以下,簡稱雙線J極子天線)。
雙線J極子天線有容易制作、便于攜帶、便于隱藏等特點(右圖C)。關于雙線J極子天線的詳細介紹及制作步驟,請參看此文: “雙線J極子天線的制作和測試”。

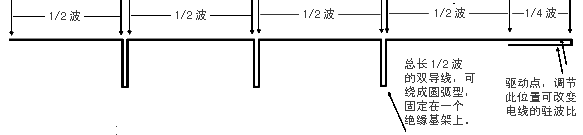

超J極子(super J-Pole)天線有多個1/2波發射元,增益更高,例如下圖的超J極子天線(垂直放置)具8dBi的增益,缺點是天線很長,垂直方向的發射角變小。
LPDA天線(LOG周期偶極陣)
LPDA天線(LOG周期偶極陣)是一種容易制作、頻帶寬、高增益的天線。但LPDA天線是有方向性的,只向前方發射。

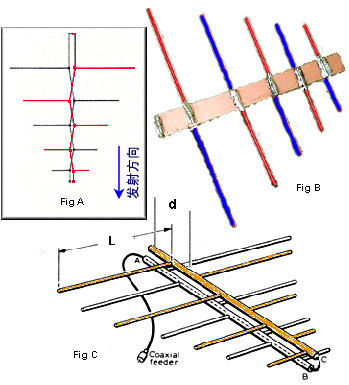

右圖Fig.A是LPDA天線的示意圖。Fig.B是一個用雙面印刷電路板為基架、銅線為發射元的五偶極UHF電視天線實例;Fig.C是一個用鋁管為基架、鋁條為發射元的七偶極FM廣播天線實例。
基架實際上是靠得很近的兩個平行導體。特定長度的發射元固定在基架的特定位置上,形成數個偶極子,每個偶極子的兩半以輪換變化的形式接在不同的基架導體上(參見FigA)。偶極的數目與天線的帶寬和增益有關。沿基架拉一根50歐姆的電纜(從長發射元端至短發射元端,如FigC的電纜是從鋁管中間由A至B穿過去的),然后將電纜的芯線和屏蔽層分別接在兩個基架導體上(短發射元端,如FigC中芯線接C處,屏蔽接B處),這樣的結構形成了必要的阻抗變換器。
一個五偶極FM廣播(88-108MHz)天線的設計數據如下。這個天線的增益約是8dBi。天線的兩中心基架由直徑15mm的銅管間距21mm構成,或由直徑10mm的銅管間距13.7mm構成,這樣就使天線的阻抗為50歐姆。
偶極子 序號 |
發射元長度(L) (單位:米) |
發射元離基架長末端 的距離(d,米) |
5 | 0.852 | 0.426 |
4 | 0.682 | 0.915 |
3 | 0.545 | 1.306 |
2 | 0.436 | 1.619 |
1 | 0.349 | 1.869 |
