有關5腳繼電器的接法與原理圖，5腳繼電器輸出觸點的公共端子，兩個引腳線圈接驅動端，另外2個腳那邊分別是常開和常閉觸點。

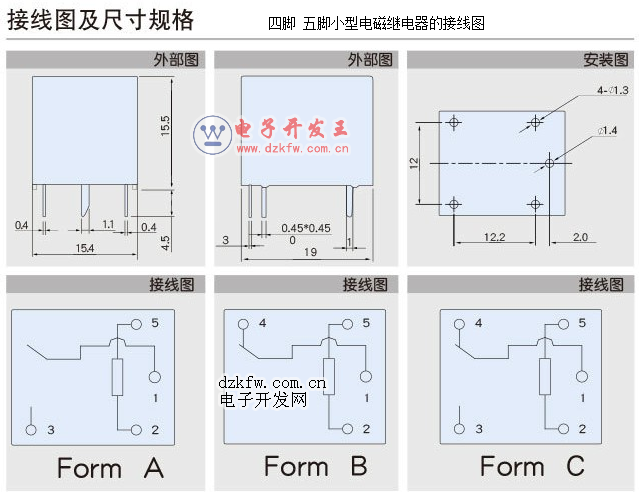

5腳繼電器接法與原理圖

三只腳的那一邊中間腳是輸出觸點的公共端子，另外兩個引腳是線圈，即接驅動端。

另外2個腳分別是常開和常閉觸點，如下圖：A、B 腳接驅動電路端。要控制的電路接1腳和2 腳或3腳 （3腳常閉，2腳常開）：

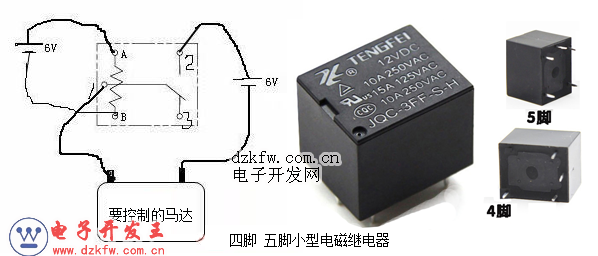

下圖沒接左邊6V驅動時，彈簧片閉到3腳，接上6V驅動后 被吸到2腳，1、2腳導通馬達就轉動起來 。
