1．裝配前的準備
先備齊裝配工具，將可洗的各零部件用汽油沖洗，并用棉布擦拭干凈，再?gòu)氐浊鍜叨ā⑥D(zhuǎn)子內部表面的塵垢。接著檢查槽楔、綁扎帶等是否松動，有無高出定子鐵心內表面的地方，并相應做好處理。

2．裝配步驟
按拆卸時的逆順序進行，并注意將各部件按拆卸時所做的標記復位。

3．主要部件的裝配方法。
(a)軸承的裝配: 分冷套法和熱套法，冷套法是先將軸頸部分揩擦干凈，把經過清洗好的軸承套在軸上，用一段鋼管，其內徑略大于軸頸直徑,外徑又略小于軸承內圈的外徑，套入軸頸，再用手錘敲打鋼管端頭，將軸承敲進。也可用硬質木棒或金屬棒頂住軸承內圈敲打，為避免軸承歪扭，應在軸承內圈的圓周上均勻敲打，使軸承平衡地行進，見圖1所示

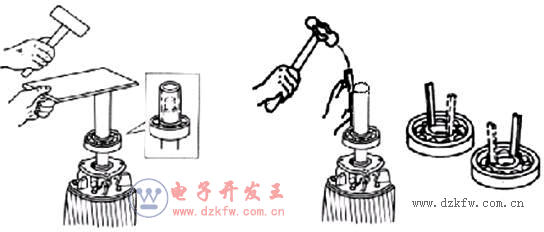

圖1  冷套法安裝軸承

熱套法為將軸承放入80~100℃變壓器油中30~40min后，趁熱取出迅速套入軸頸中。見圖2所示。注意：安裝軸承時，標號必須向外，以便下次更換時查對軸承型號。

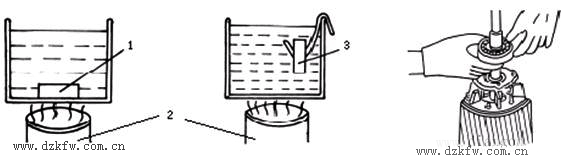

(a)用油加熱軸承 　　　　　　　　　(b)熱套軸承
1—軸承不能放在槽底；2—火爐；3—軸承應吊在槽中；
圖2   熱套法安裝軸承

另外，在安裝好的軸承中要按其總?cè)萘康?/3～2/3容積加注潤滑油，轉速高的按小值加注，轉速低的按大值加注。軸承如損壞應立即更換。如軸承磨損嚴重，外圈與內圈間隙過大，造成軸承過度松動，轉子下垂并摩擦鐵心，軸承滾動體破碎或滾動體與滾槽有斑痕出現，保持架有斑痕或被磨壞等，都應進行更換新軸承。更換的軸承應與損壞的軸承型號相符。

(d)后端蓋的裝配：將軸伸端朝下垂直放置，在其端面上墊上木板，后端蓋套在后軸承上，用木錘敲打，見圖3-1所示。把后端蓋敲進去后，裝軸承外蓋。緊固內外軸承蓋的螺栓時注意要對稱地逐步擰緊，不能先擰緊一個，再擰緊另一個。

　　　
圖3-1 后端蓋的裝配圖　　　　圖3-2 軸承內外端蓋的固定

(e) 前端蓋的裝配：將前軸承內蓋與前軸承按規定加夠潤滑油后，一起套入轉軸，然后，在前內軸承蓋的螺孔與前端蓋對應的兩個對稱孔中穿入銅絲拉住內蓋，待前端蓋固定就位后，再?gòu)你~絲上穿入前外軸承蓋，拉緊對齊。接著給未穿銅絲的孔中先擰進螺栓，帶上絲口后，抽出銅絲，最后給這兩個螺孔擰入螺栓，依次對稱逐步擰緊。

也可用一個比軸承蓋螺栓更長的無頭螺絲（吊緊螺絲），先擰進前內軸承蓋，再將前端蓋和前外軸承蓋相應的孔套在這個無頭長螺絲上，使內外軸承蓋和端蓋的對應孔始終拉緊對齊。待端蓋到位后，先擰緊其余兩個軸承蓋螺栓，再用第三個軸承蓋螺栓換下開始時用以定位的無頭長螺絲（吊緊螺絲），如圖3-2所示。
