詳解單相電機正反轉的接線圖

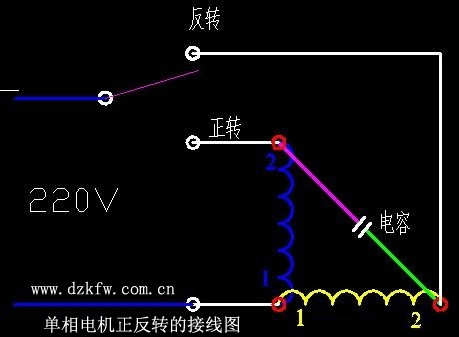

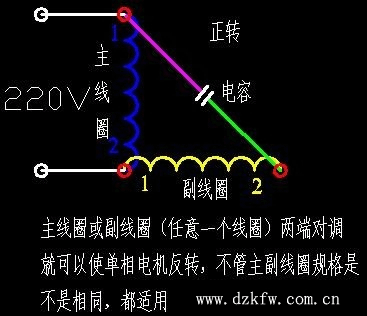

其實是這樣，主線圈的1（2）接副線圈的2(1),這樣就正轉，反過來 主線圈的1（2）接副線圈的1（2），這樣就反轉， 以上兩個圖，一般的常規單相電機都可以用，不論他的主線圈與副線圈的參數一樣不一樣， 另外還有一種單相電機，工作中需要他正反轉，但是采用上面的辦法，比較麻煩，實現自動控制，器件需要也多，所以就出現了，不分主副線圈的單相電機，就是主副線圈的參數一樣，這種不分主副線圈的單相電機，除了用上面的這個辦法外還可以這樣
