智能手機的電路結構可以分為射頻處理器電路、基帶處理器電路、應用處理器電路、存儲器電路、電源管理電路、音頻處理器電路、顯示觸摸電路、傳感器電路、攝像處理電路、功能電路、接口電路等。

智能手機電路結構由主板來承載，主板是非常重要的部件，它與各部件之間通過FPC或觸點進行連接，主板完成了智能手機的所有電路功能，智能手機信號的輸入、輸出、處理、發送以及整機的供電、控制等工作都需要主板來完成。

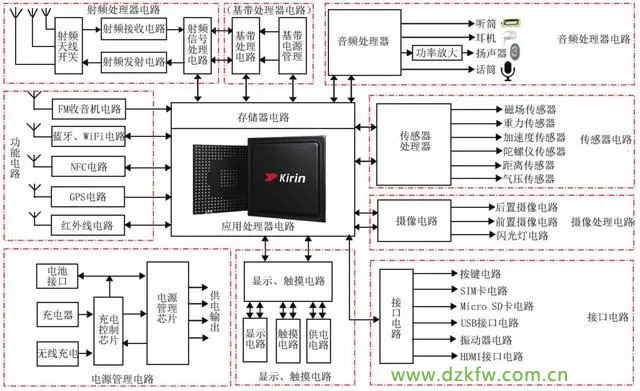

智能手機的電路結構如圖1-12所示。


圖1-12　智能手機的電路結構

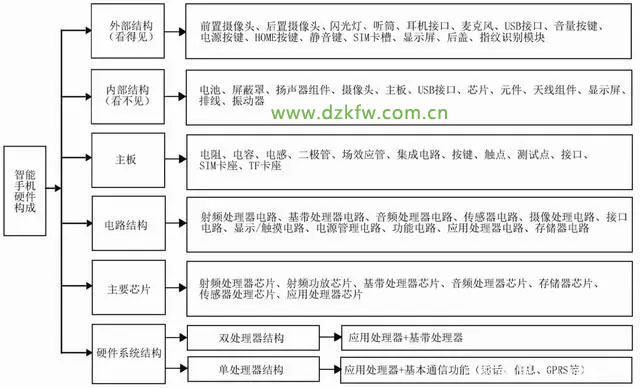

智能手機的硬件構成如圖1-13所示。


圖1-13　智能手機的硬件構成

電路圖是人們?yōu)榱搜芯亢凸こ痰男枰�，用國家�?biāo)準化的符號繪制的一種表示各元器件組

成的圖形。通過電路圖可以詳細的知道它的工作原理，是分析性能、安裝電子產品的主要設

計文件。在設計電路時，也可以從容地在紙上或電腦上進行，確認完善后再進行實際安裝，

通過調試、改進，直至成功。

1.1 電路圖的組成及分類

手機中的電路圖包括原理圖、方框圖、裝配圖和印板圖等，我們掌握看圖方法，并能夠?qū)嶋H運用到維修工作中去。

1.電路圖的組成

電路圖主要由元件符號、連線、結點、注釋四大部分組成。

元件符號表示實際電路中的元件，它的形狀與實際的元件不一定相似，甚至完全不一樣。但是它一般都表示出了元件的特點，而且引腳的數目都和實際元件保持一致。

智能手機中的元件符號如圖1-1所示。

圖1-1 智能手機中的元件符號

連線表示的是實際電路中的導線，在原理圖中雖然是一根線，但在常用的印刷電路板中往往不是線而是各種形狀的銅箔塊，就像收音機原理圖中的許多連線在印刷電路板圖中并不一定都是線形的，也可以是一定形狀的銅膜。

結點表示幾個元件引腳或幾條導線之間相互的連接關系。所有和結點相連的元件引腳、導線，不論數目多少，都是導通的。

智能手機的連線和結點如圖1-2所示。



圖1-2 智能手機的連線和結點

注釋在電路圖中是十分重要的，電路圖中所有的文字都可以歸入注釋—類。細看以上各圖就會發現，在電路圖的各個地方都有注釋存在，它們被用來說明元件的型號、名稱等等。

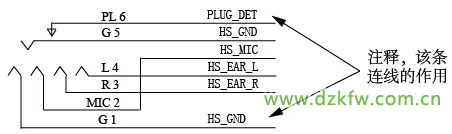

智能手機的注釋如圖1-3所示。

圖1-3 智能手機的注釋

2.電路圖的分類

常遇到的電子電路圖有原理圖、方框圖、裝配圖和印板圖等。

（1）原理圖

原理圖又叫做“電原理圖”。這種圖，由于它直接體現了電子電路的結構和工作原理，所以一般用在設計、分析電路中。

分析電路時，通過識別圖紙上所畫的各種電路元件符號，以及它們之間的連接方式，就可以了解電路實際工作時的原理，原理圖就是用來體現電子電路的工作原理的一種工具。

（2）方框圖（框圖）

方框圖是一種用方框和連線來表示電路工作原理和構成概況的電路圖。從根本上說，這也是一種原理圖，不過在這種圖紙中，除了方框和連線，幾乎就沒有別的符號了。

它和上面的原理圖主要的區別就在于原理圖上詳細地繪制了電路的全部的元器件和它們的連接方式，而方框圖只是簡單地將電路按照功能劃分為幾個部分，將每一個部分描繪成一個方框，在方框中加上簡單的文字說明，在方框間用連線（有時用帶箭頭的連線）說明各個方框之間的關系。

所以方框圖只能用來體現電路的大致工作原理，而原理圖除了詳細地表明電路的工作原理之外，還可以用來作為采集元件、制作電路的依據。

（三）元件分布圖（裝配圖）

它是為了進行電路裝配而采用的一種圖紙，圖上的符號往往是電路元件的實物的外形圖。我們只要照著圖上畫的樣子，依樣畫葫蘆地把一些電路元器件連接起來就能夠完成電路的裝配。這種電路圖一般是供初學者使用的。

裝配圖根據裝配模板的不同而各不一樣，大多數作為電子產品的場合，用的都是下面要介紹的印刷線路板，所以印板圖是裝配圖的主要形式。

（四）印制板圖

印制板圖的全名是“印刷電路板圖”或“印刷線路板圖”，它和裝配圖其實屬于同一類的電路圖，都是供裝配實際電路使用的。

印刷電路板是在一塊絕緣板上先覆上一層金屬箔，再將電路不需要的金屬箔腐蝕掉，剩下的部分金屬箔作為電路元器件之間的連接線，然后將電路中的元器件安裝在這塊絕緣板上，利用板上剩余的金屬箔作為元器件之間導電的連線，完成電路的連接。由于這種電路板的一面或兩面覆的金屬是銅皮，所以印刷電路板又叫“覆銅板”。

印板圖的元件分布往往和原理圖中大不一樣。這主要是因為，在印刷電路板的設計中，主要考慮所有元件的分布和連接是否合理，要考慮元件體積、散熱、抗干擾、抗耦合等等諸多因素，綜合這些因素設計出來的印刷電路板，從外觀看很難和原理圖完全一致；而實際上卻能更好地實現電路的功能。

隨著科技發展，現在印刷線路板的制作技術已經有了很大的發展；除了單面板、雙面板外，還有多面板，已經大量運用到日常生活、工業生產、國防建設、航天事業等許多領域。 在上面介紹的4種形式的電路圖中，電原理圖是最常用也是最重要的，能夠看懂原理圖，也就基本掌握了電路的原理，繪制方框圖，設計裝配圖、印板圖這都比較容易了。掌握了原理圖，進行電器的維修、設計，也是十分方便的。

1.2 智能手機元件電路符號

在電路中，各種電子元器件都有它們特定的表示方式，即元器件電路符號，開始識圖首先要學會識別元器件電路符號。

1.手機中的基本電子元件符號

在手機電路原理圖中，使用最多的就是電阻、電容、電感等最基本的電子元件，要求能熟練掌握這些符號的畫法，特別注意區分新舊標準及國外電路圖中元件符號的畫法。

如圖1-4所示是手機的基本電子元件符號。



圖1-4 手機的基本電子元件符號

2.手機中的二極管符號

在半導體器件中，二極管在手機中的應用比較多，不同功能的二極管的畫法是有區別的。例如：發光二級管主要用在有照明和發光需求的電路中，那么在手機中，如果看到二極管的符號，無非是鍵盤燈電路、LCD背光燈電路、閃光燈電路、信號燈電路等，然后根據電路的注釋就能清楚具體是哪一部分的電路了。

如圖1-5所示是手機中的二極管符號。



圖1-5 手機中的二極管符號

3.手機中的晶體管符號

在手機中，晶體管是在控制電路和放大電路中最關鍵的元件，雖然畫法各異，但是基本功能不變，在識別手機中的晶體管符號的時候，注意區分材料、結構、實現的電路功能等，要結合整體電路進行綜合分析。

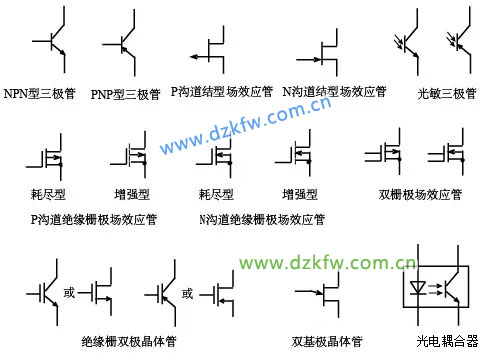

如圖1-6所示是手機中的晶體管符號。



圖1-6 手機中的晶體管符號

4.手機中的數字電路符號

隨著手機功能不斷增加，數字電路在手機中的應用也越來越廣泛，掌握和了解數字電路的功能符號是熟練閱讀手機原理圖的基礎。

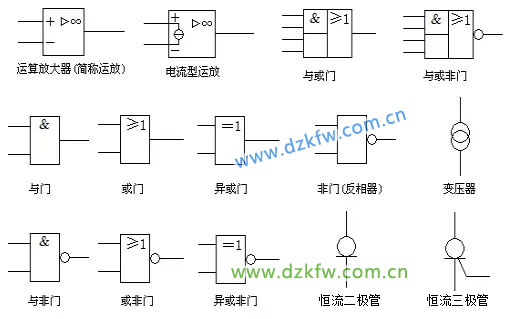

如圖1-7所示是手機中數字電路部分的功能符號。



圖1-7 手機中數字電路部分的功能符號

5.手機中的開關符號

手機中的按鍵、照相功能鍵、導航按鍵、開關機按鍵等都屬于開關，如圖5-8所示是手機中的開關符號。



圖1-8 手機中的開關符號

6.手機中的連接件符號

如圖5-9所示是手機中的常見連接件符號，同樣是耳機插孔，但是有不同的畫法，在電路識圖的時候要注意區分這些細節。



圖1-9 手機中的常見連接件符號

以上是在智能手機電路中出現較多的一些電路符號，當然還有其他一些符號，我們在講具體電路的時候會有說明，不再贅述。
