      圖解滾筒洗衣機支撐減震系統的結構知識

      作者:佚名    文章來源:網絡整理    點擊數:    更新時間:2024/9/22

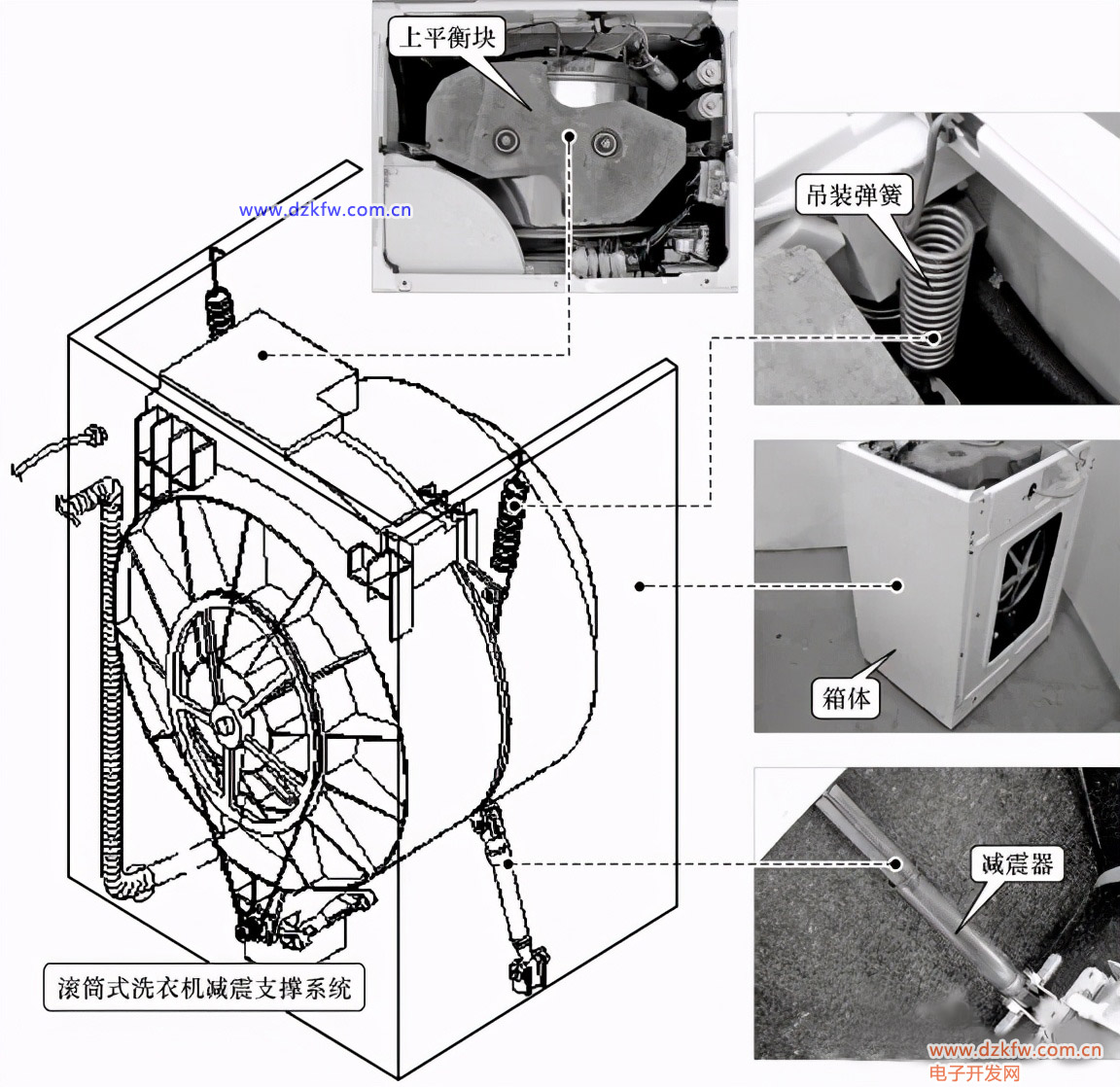

      滾筒洗衣機的支撐減震系統主要由箱體、平衡裝置和支撐減震裝置等組成,其中平衡裝置包括上平衡塊、前平衡塊和后平衡塊等,支撐減震裝置主要由吊裝彈簧和減震器等組成。下圖所示為典型滾筒洗衣機支撐減震系統的基本結構圖。

      滾筒洗衣機在工作過程中,滾筒不停地旋轉,當衣物偏心過重時,如衣物從上端轉動到下端的過程中,通過上平衡塊保證滾筒的轉動平衡,這時滾筒由于重力過大會下移,在滾筒下移過程中會拉動吊裝彈簧.

      通過安裝在底部與滾筒固定的減震器來減少滾筒的震動,從而完成正常的洗滌過程,增加滾筒洗衣機的使用壽命,如下圖所示。

      1.箱體

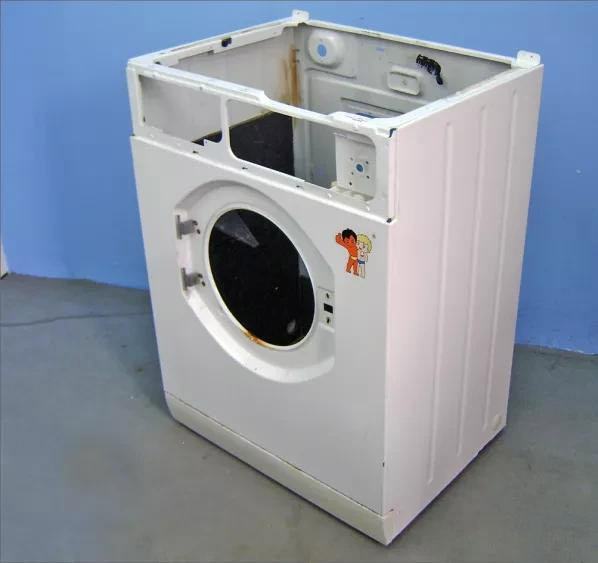

      滾筒洗衣機的箱體由薄鋼板制成,鋼板表面經加工處理,具有較高的耐腐蝕性,箱體之間通過焊接和鉚接連接在一起,如下圖所示。滾筒洗衣機的大多數部件都與箱體進行固定。

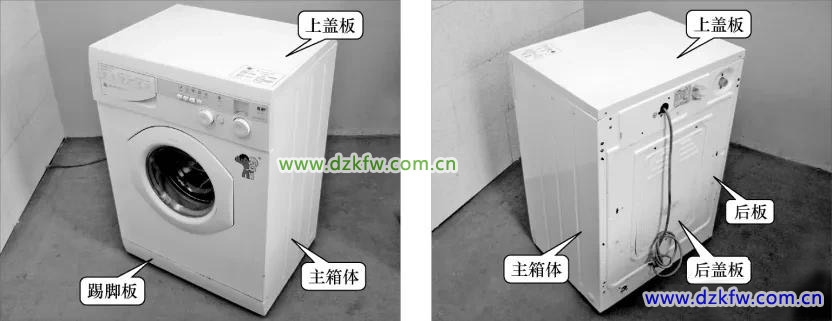

      如下圖所示,典型滾筒洗衣機的箱體主要是由主箱體、后板、后蓋板、連接板、上蓋板和踢腳板等構成。

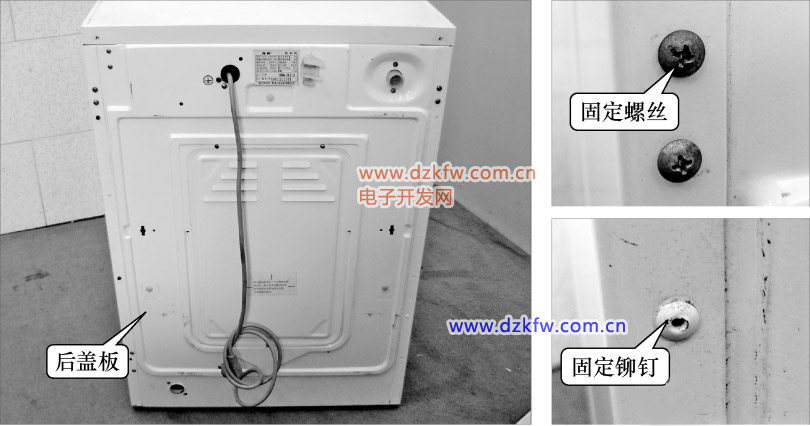

      箱體后板通過鉚釘和固定螺絲與主箱體進行固定。

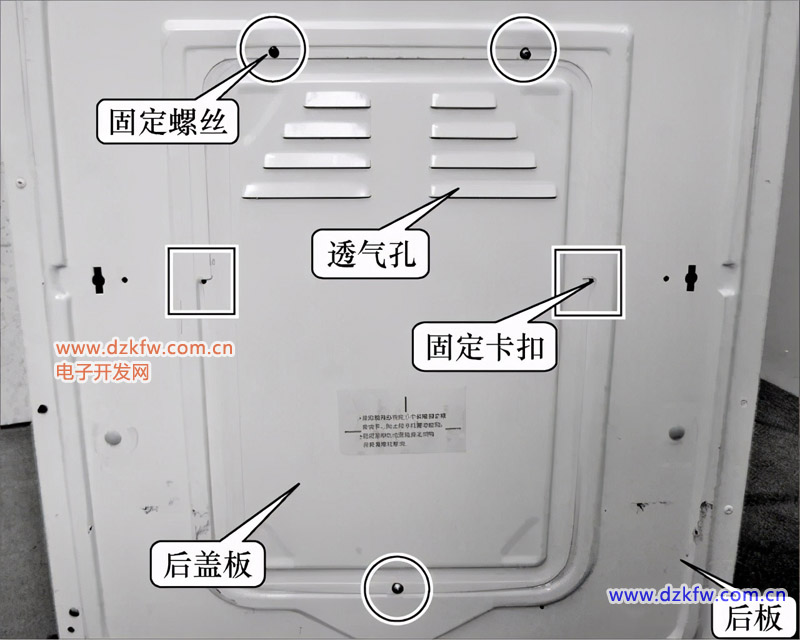

      在后板上有3個固定螺絲孔和2個卡扣,用于固定后蓋板,在后蓋板上有透氣孔,起防潮和方便維修的作用,當洗衣機出現故障時,將后蓋板卸下,即可對其內部的元件進行檢測,如下圖所示。

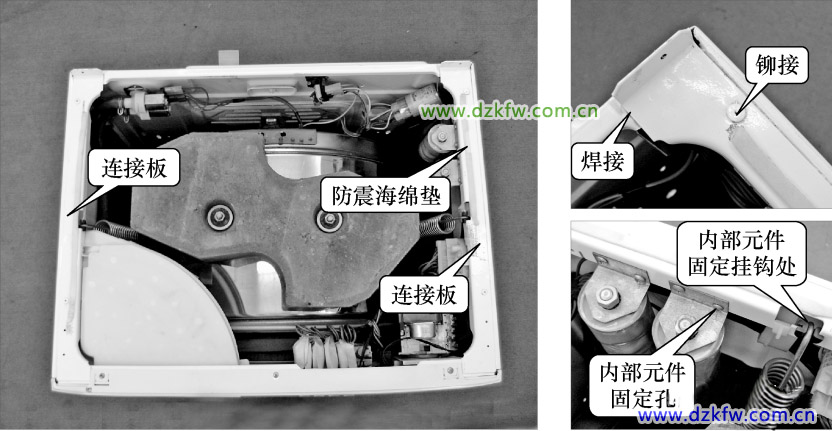

      在滾筒洗衣機箱體的頂端還設有2個連接板,通過鉚接和焊接與滾筒洗衣機的主箱體進行固定,在其2個連接板的側端設有滾筒洗衣機內部元件的固定孔和固定掛鉤處,起到主箱體與內部元件的連接作用。

      在連接板的上端還設有防震海綿墊,防震海綿墊為細長型,用于減小滾筒洗衣機工作過程中上蓋與主箱體之間的震動,如下圖所示。

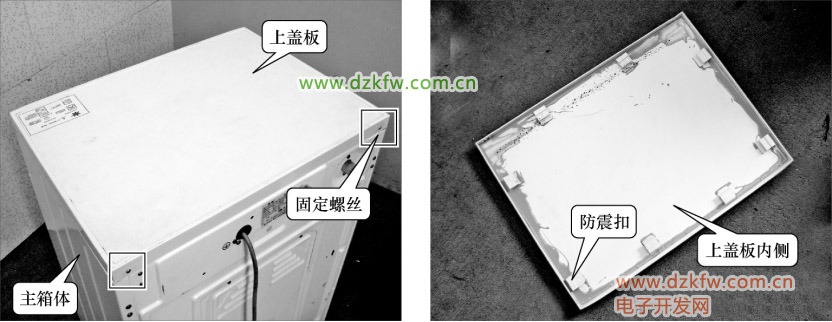

      滾筒洗衣機的上蓋板是由塑料原料制成,在其內側設有防震扣,與連接板上的海綿墊接觸,用于減小滾筒洗衣機工作過程中上蓋與主箱體之間的震動,上蓋板與主箱體是通過后端的2個固定螺絲進行固定的,如下圖所示。

      踢腳板通常設在滾筒洗衣機的前端,用戶在使用過程中踢到踢腳板,這時不會對滾筒洗衣機的主箱體造成直接的損壞,踢腳板損壞后,可直接對其進行更換。

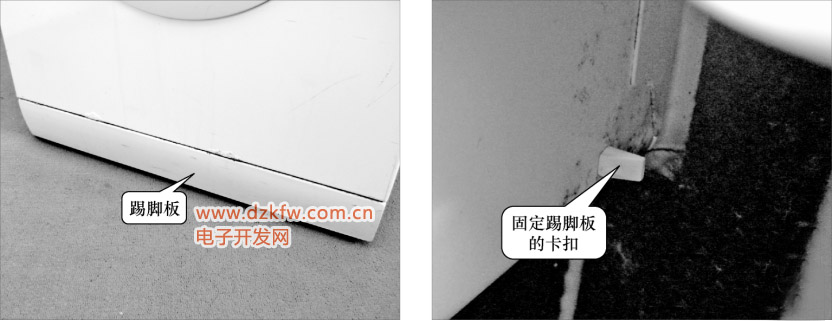

      下圖所示為典型滾筒洗衣機的踢腳板,與主箱體通過固定卡扣進行固定。

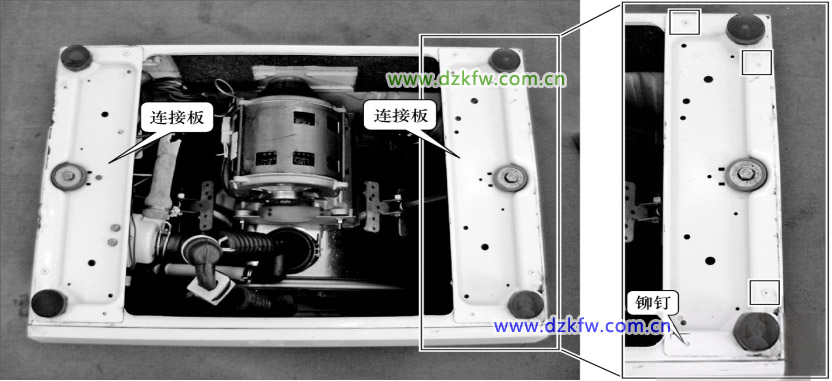

      在滾筒洗衣機的下端也有2個連接板,用于連接內部元件和底腳,通過鉚釘固定在滾筒洗衣機的主箱體上,如下圖所示。

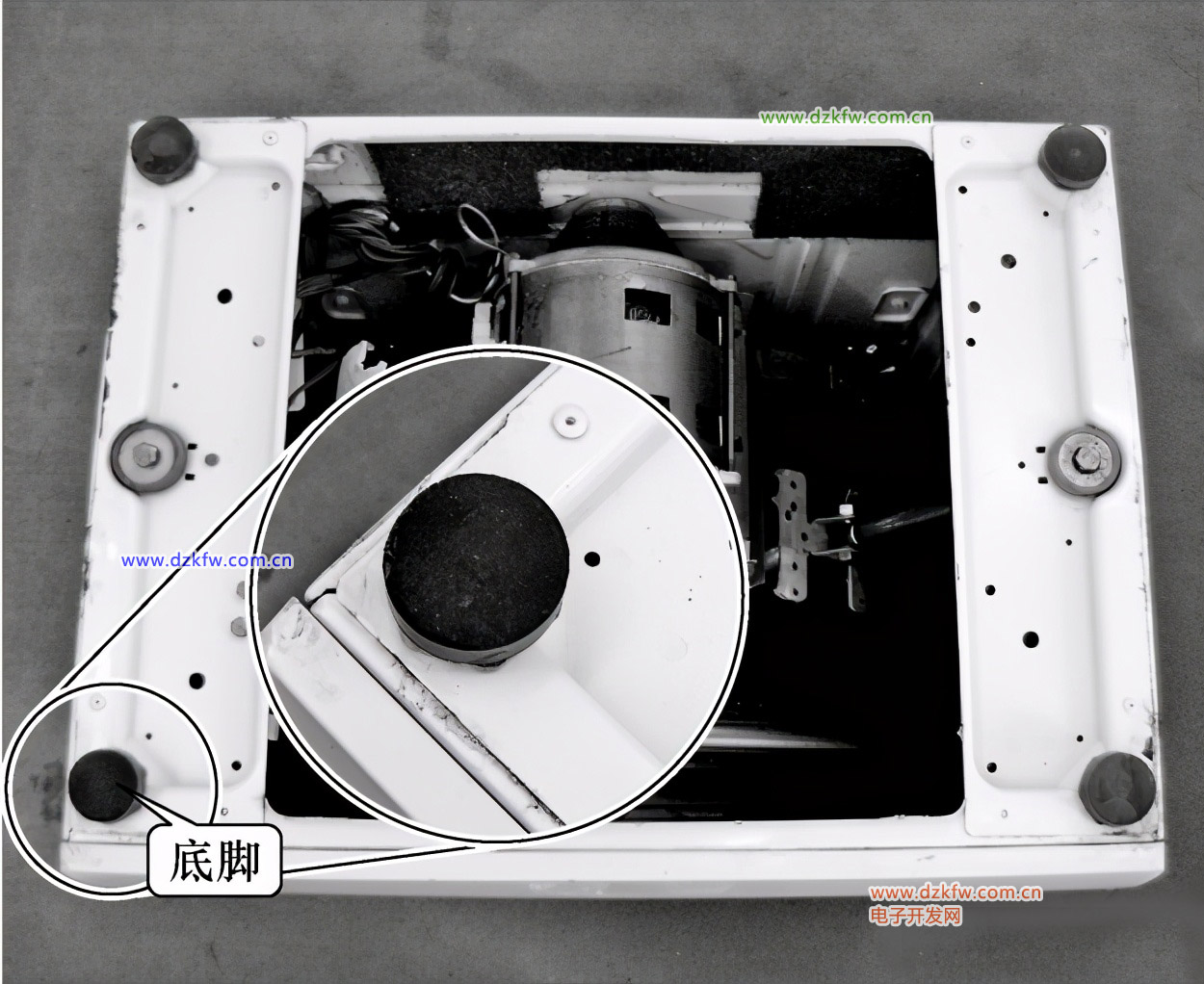

      在滾筒洗衣機的底部設有4個底腳,4個底腳為可調底腳,由橡膠制成,可起到防震的作用,還可通過調節底腳,來實現滾筒洗衣機的平衡,如圖所示。

      2.平衡裝置

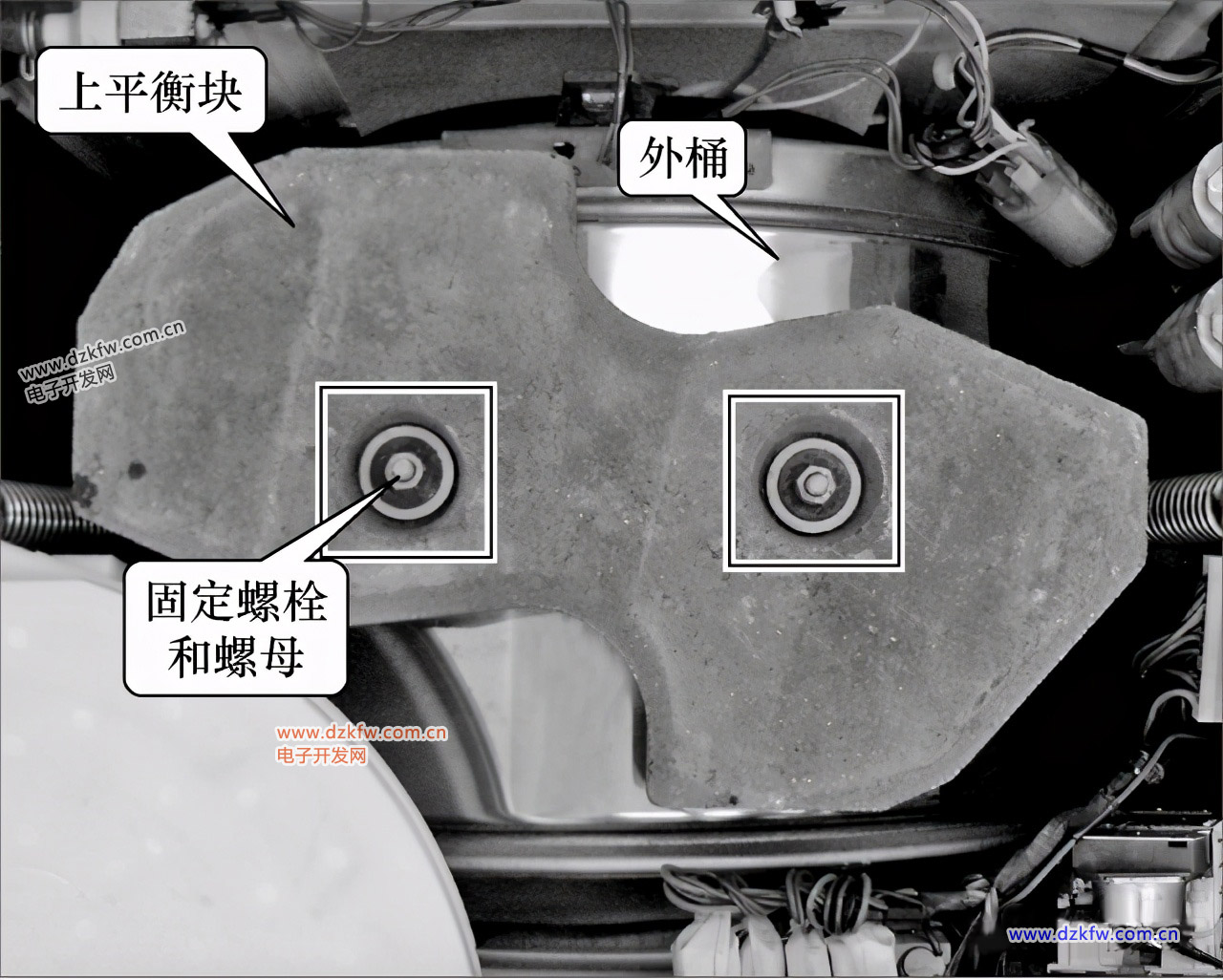

      滾筒洗衣機的上平衡塊安裝于洗衣機外桶的上端,通常由水泥制成,因此,重量很大,與外桶通過2對固定螺栓和螺母進行固定,如下圖所示。

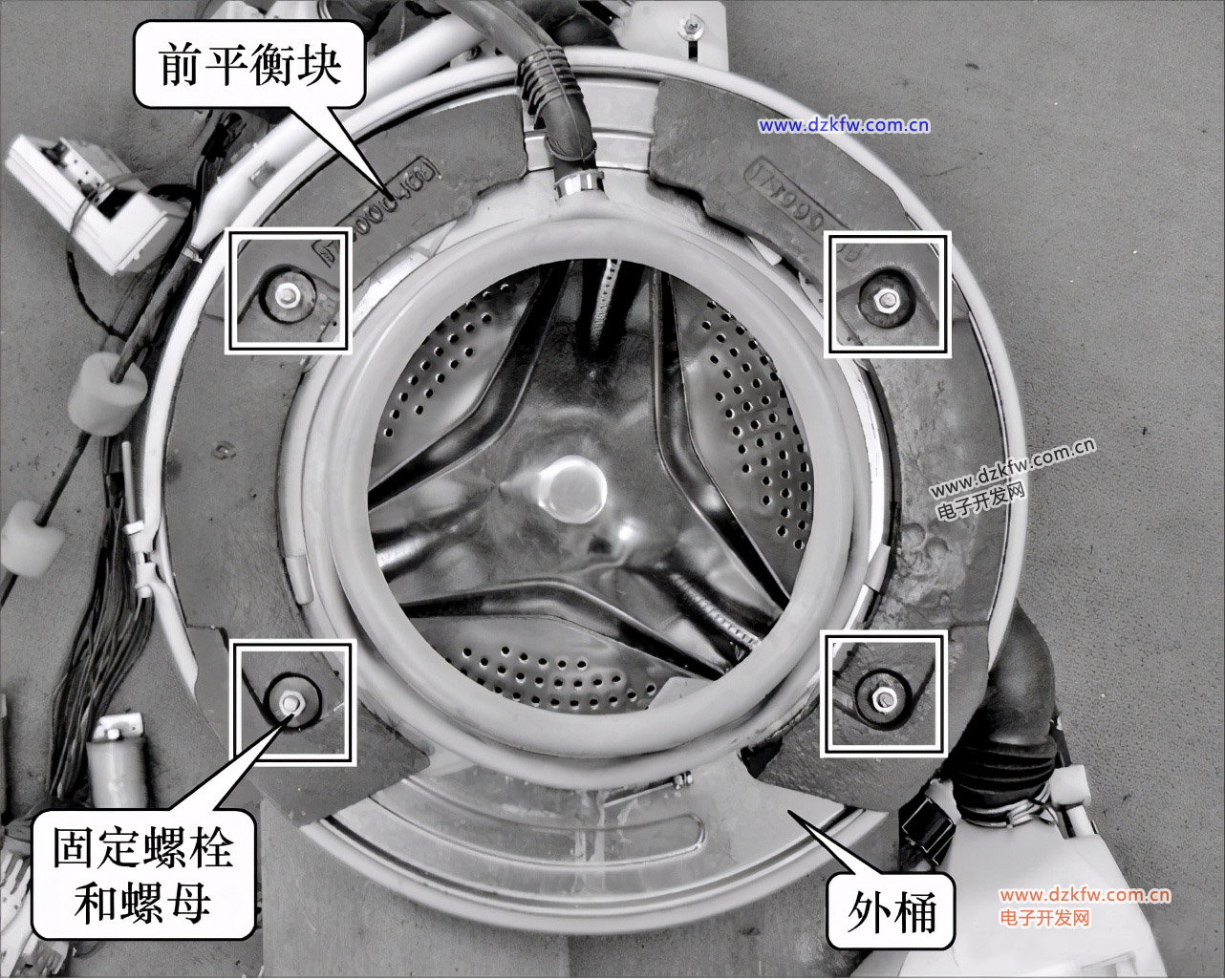

      滾筒洗衣機除了采用上平衡塊對洗滌脫水桶進行固定外,還需采用前平衡塊和后平衡塊來增加外桶的重量,平衡洗滌脫水桶的重心,如下圖所示,前平衡塊呈2個半圓形,安裝于滾筒洗衣機外桶前端的兩側,分別由2對固定螺栓和螺母進行固定。

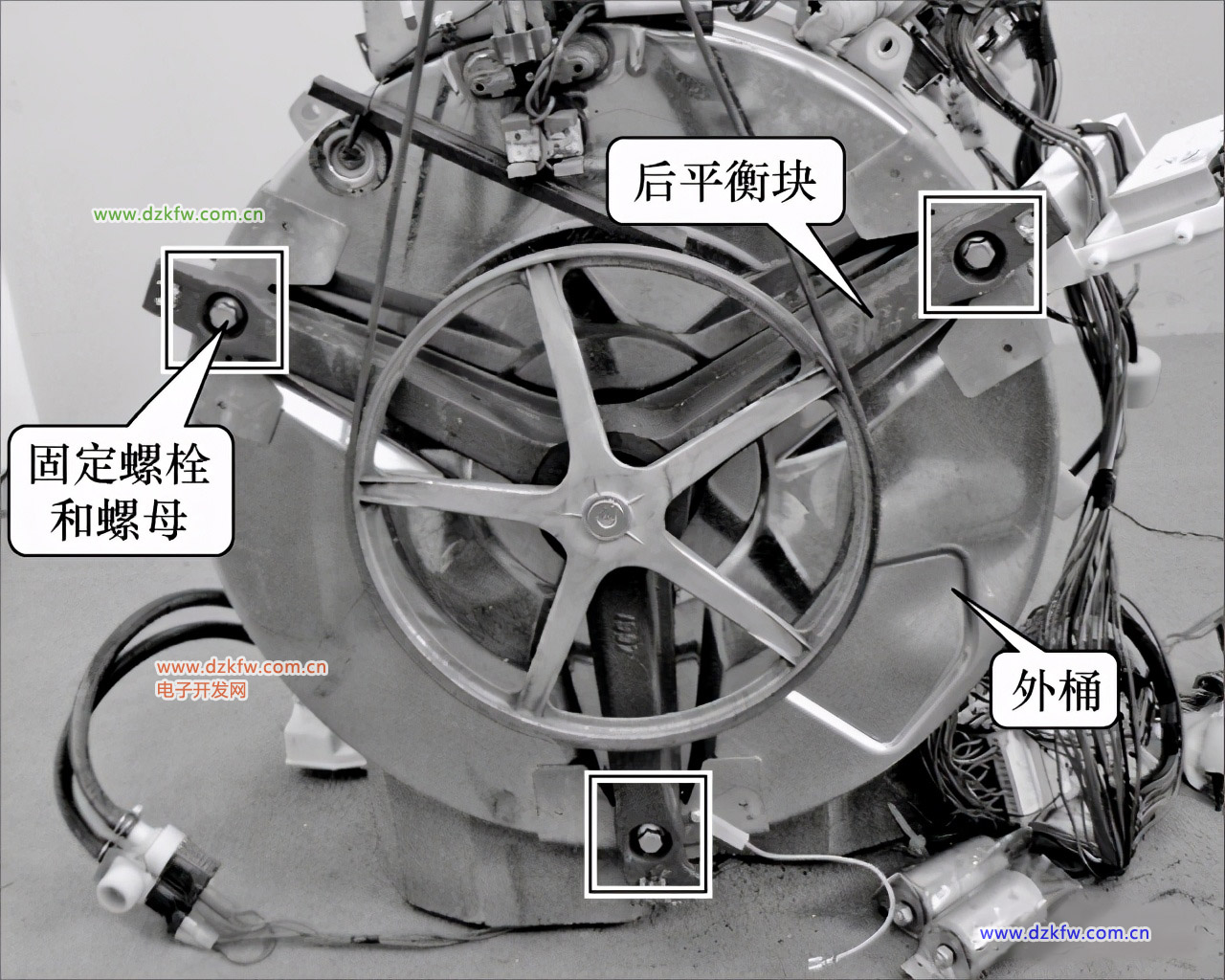

      滾筒洗衣機后平衡塊安裝于洗衣機外桶的后端,呈Y字型,分別由3對固定螺栓和螺母進行固定,如下圖。

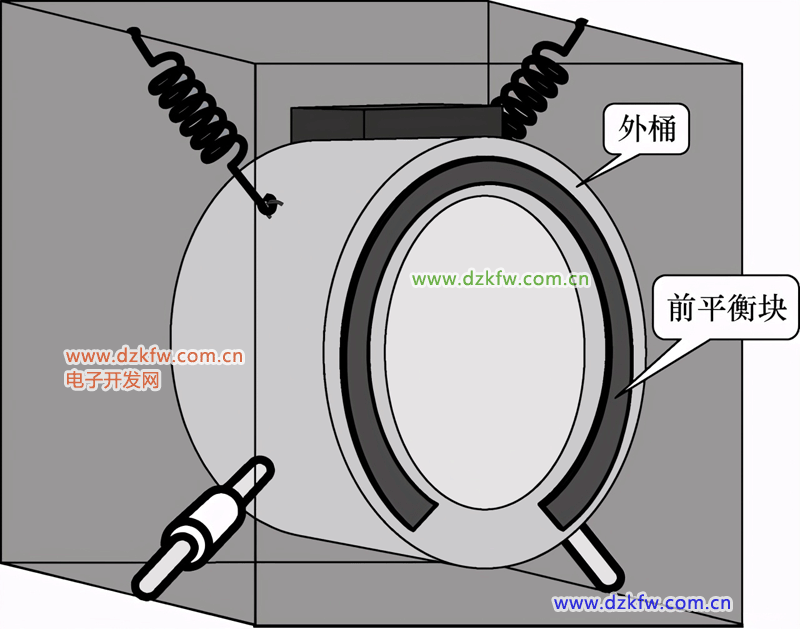

      有些滾筒洗衣機的前平衡塊采用圓弧狀,安裝于滾筒洗衣機外桶的前端,用于平衡滾筒。

      3.支撐減震裝置

      滾筒洗衣機的支撐減震裝置主要包括吊裝彈簧和減震器。

      (1)吊裝彈簧

      吊裝彈簧是用于固定滾筒,減小滾筒洗衣機在工作過程中的震動。

      由于吊裝彈簧要承受滾筒一定的重量,因此其外形較粗大,用手拉伸彈簧,彈簧幾乎無動作,在彈簧的兩端分別有2個掛鉤,一端用于掛在滾筒洗衣機的箱體上,另一端用于掛在外桶上。

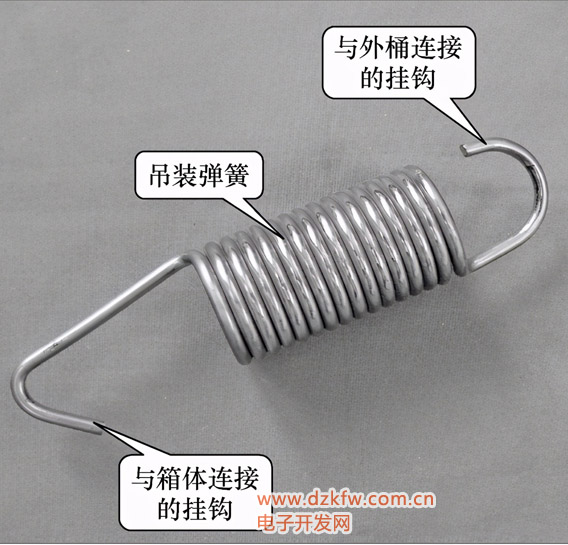

      下圖所示為吊裝彈簧的實物圖。

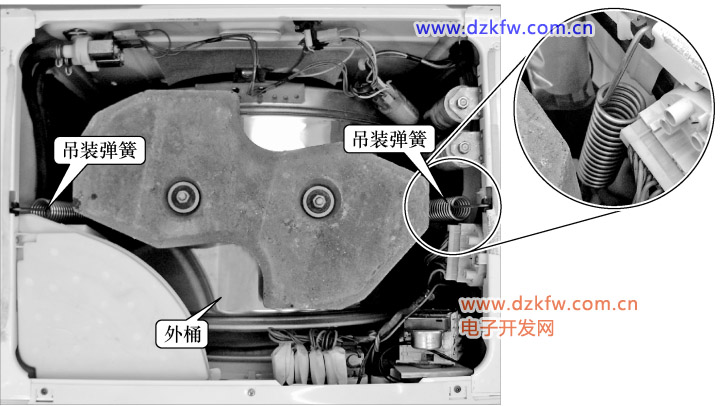

      滾筒洗衣機的吊裝彈簧位于洗衣機外桶的兩側,與洗衣機外桶和箱體相連,承擔著滾筒一定的重量,同時起著平衡滾筒和減少滾筒震動的作用,下圖所示為滾筒洗衣機吊裝彈簧的安裝位置。

      (2)減震器

      滾筒洗衣機的減震器位于洗衣機的底端,起支撐滾筒和減小滾筒工作中的震動的作用。

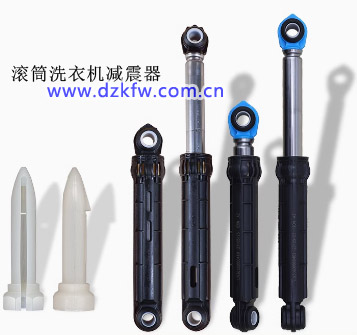

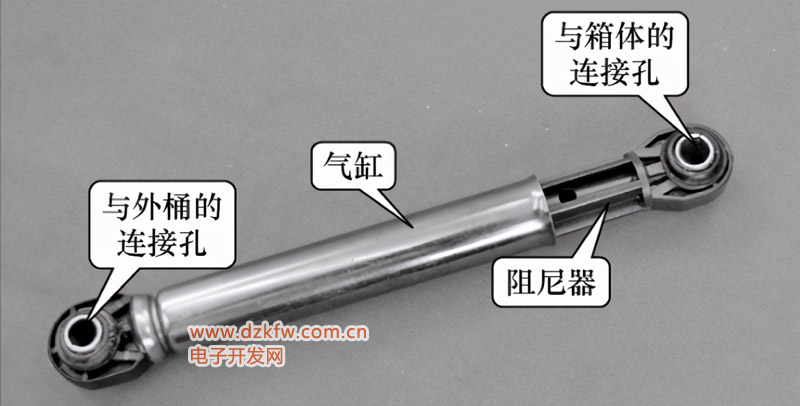

      減震器是由呈細長狀的阻尼器和氣缸組成,阻尼器以橡膠高分子材料為主要原材料制成,插接在氣缸內,可以來回拉伸,在阻尼器和氣缸的兩端分別設有滾筒洗衣機的箱體和外桶的連接孔,如下圖所示。

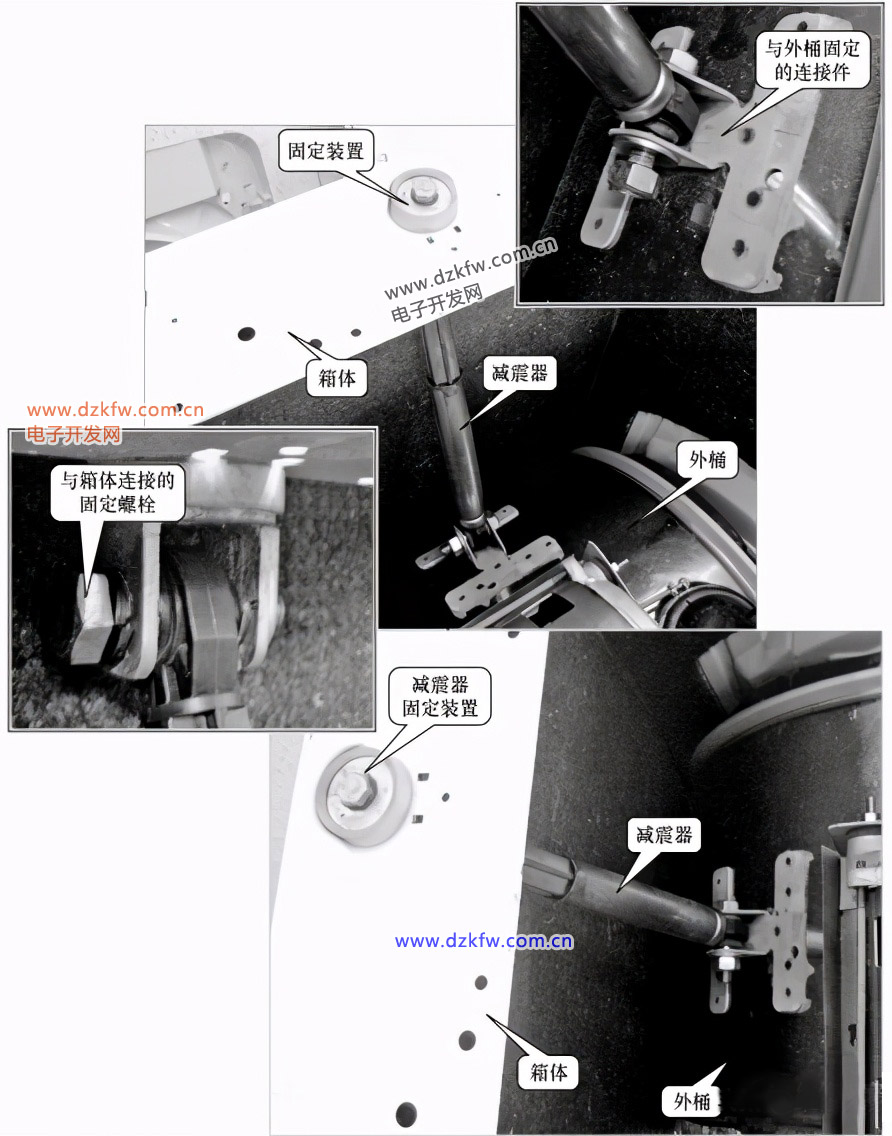

      減震器的一端通過固定螺栓固定在滾筒洗衣機箱體的固定裝置上,另一端則通過固定螺栓和螺絲固定在外桶的固定連接件上,具體連接固定方式如下圖所示。

      除了阻尼氣缸減震器外,還有一種阻尼彈簧減震器,這種減震器主要由阻尼器和彈簧組成,安裝方法及位置與阻尼氣缸減震器相同。

      下圖所示為阻尼彈簧減震器的實物圖。

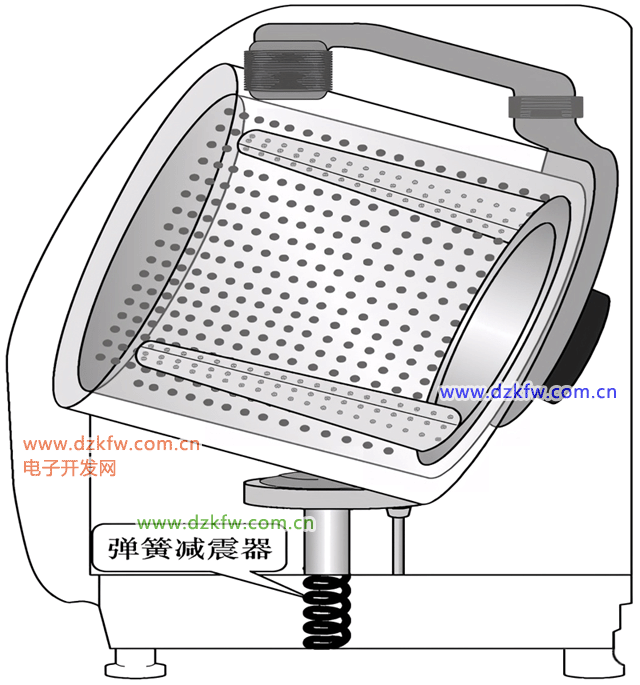

      下圖所示為阻尼彈簧減震器的另一種安裝方式示意圖。該減震器損壞,一般是由于減震彈簧失去彈性所致。
