低壓斷路器實物圖與電氣符號說明

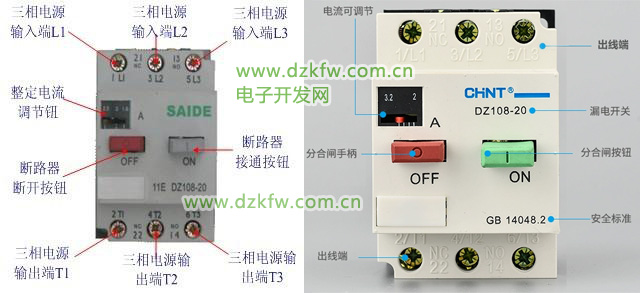

了解低壓斷路器的使用，最好的方法就是找一個斷路器實物來實際操作下，低壓斷路器的實物圖會給你很多有用的信息，而低壓斷路器的電氣符號，又會幫助你了解其工作原理等。

一例低壓斷路器手動控制的電氣原理圖，如下圖：

主要部件有電源，熔斷器、低壓斷路器和電機等，工作原理為：手動合上低壓斷路器，電動機線路接通，電動機得電后開始運轉。
