今天我們來看一下浮球開關的接線，首先看一下浮球開關的動作圖。浮球液位開關主要應用于水箱，水塔，或者排污坑等處，主要配合交流接觸器用于排污泵，排水泵，補水泵的電路里面，應用也是相當廣泛。以及供水如何接線，排水如何接線，220V接線方法？380V接線方法？

浮球開關內部結構：首先我們看到浮球開關有三根線，常開，常閉，然后就重力錘，我們可以把浮球開關三根線理解成常開，常閉兩組觸點。


浮球開關工作原理：下圖動態圖我們可以看出這是供水電路，水位低的時候，浮球開關控制電機供水，當水位升高，浮球漂起來這時候浮球開關觸點斷開，電機停止供水，當水位低的時候，浮球開關觸點閉合，供水開始。水位高的時候停止供水。


浮球開關

水位低時浮球開關閉合，水泵抽水，水位高時浮球開關斷開，水泵停止，下面是它的內部結構圖。


浮球開關內部結構

里面有一個滾動的鋼球，上下移動可以帶動連桿，連桿的一端連著微動開關。所以浮球開關位置的變化就可以控制微動開關的開和關。常見的浮球開關有3根出線，一根是公共線，一根和公共線組成常開，一根和公共線組成常閉，按需求接線。

浮球開關供水液位控制電路


接線圖。

注意：如果控制的電機功率大于500w以上的，建議通過浮球和交流接觸器進行控制水泵。因?yàn)楦∏虻膬?nèi)部的微動開關承受的電流有限，一般為1A~3A,通過交流接觸器控制水泵，可以有效保護浮球。

這個是最基礎的控制，浮球開關和接觸器的線圈串聯，通過控制接觸器線圈的吸合進而控制電機的啟停。分為抽水和排水兩種，紅色線是公共線，一般紅綠是常閉觸點，紅黃是常開觸點，實際接線還是以上面的接線圖為準。

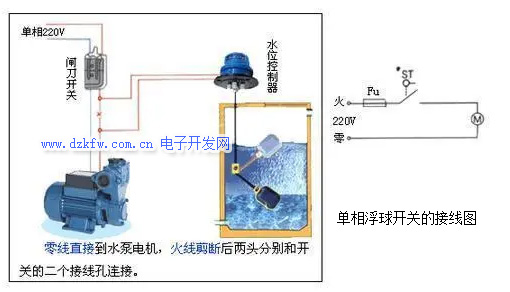

單相液位浮球開關

這種更簡單，就2個接點，只需要把火線剪端，2個斷點接上就行�？吹竭@里大家應該能明白，他其實就是一個簡單的開關，只不過水位的變化影響它的動作。


三相浮球開關自動上水控制圖

上圖是自動上水電路，分為手動和自動，通過轉換開關控制，需要的拿去。
