在繪制電氣原理圖時要注意:首先你要知道的是所畫電路的控制要求(一般會給出你要求)，其次在電氣原理圖中，所有電器元件的圖形、文字符號必須采用國家規定的統一標準，不可自己創造。其實最難的便是分析控制要求，畫圖呢也可以分為兩部分:
一、畫主電路　
這就要求我們?cè)诜治鰰r(shí)要注意，控制要求中主電路為三相或者三相四線制、有幾個斷路器、用電器(以電機為例)、接觸器、熱繼電器等，繪制主電路時從電源端開始，按電路連接方式用實線畫出斷路器、接觸器(是否為順控、正反轉等)、熱繼電器熱元件、用電器(電機)。
二、畫控制電路回路
控制電路是由開關、按鈕、電器元件的線圈、指示燈、接觸器的輔助觸點、熱繼電器的輔助常閉組成。我們要按所分析的功能將其分割成若干個局部控制電路，然后本著先易后難的原則逐個畫出每個局部環節，再找到各環節的相互關系。
簡單舉個例子:如何在兩地控制一臺電機？并要求電路中有短路過載保護？

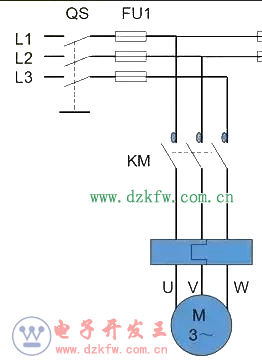

首先，我們要審題，題中只有一臺電機，并沒有別的功能，所以一個接觸器就可以，但是要求有短路過載保護，所以需要加上熱繼電器、斷路器，我們就可以先畫出主電路:

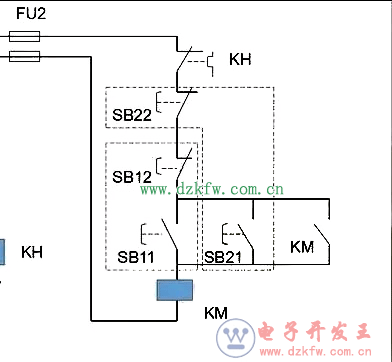

其次要畫出輔助電路，題中需要多地控制，即兩個常開啟動，兩個常閉停止，所以從熔斷器出來接熱繼電器常閉(起到短路保護)，然后接兩地停止常閉(常閉需要串聯)，然后接兩地啟動常開(常開為并聯)，并畫出接觸器自鎖觸頭，使其形成自鎖，最后接到接觸器線圈，使線圈接到另一個熔斷器末端形成回路即可。
