對于功率輸出比較大的變頻器必須配置這些輔助器件。不同的生產廠家在用戶使用指南中都有詳細說明。

下面來初步了解變頻器輸入端安裝的“交流輸入電抗器”的作用，它主要是為了提高輸入側的交流側的交流電源的功率因數；有效消除輸入側的高次諧波，防止因?yàn)殡妷夯�變造成其它電氣設備的損壞；消除三相交流電源相間由于不平衡而引起的輸入電流不平衡。

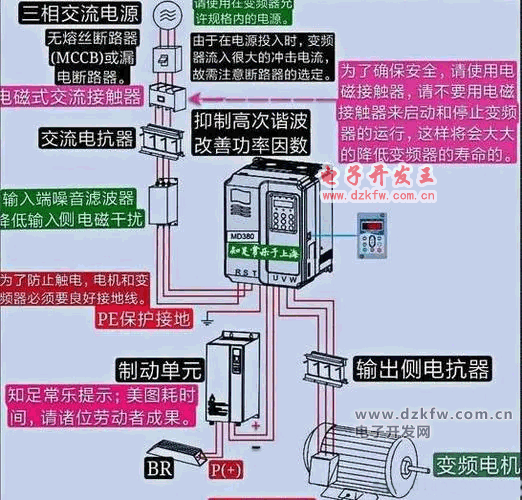

一般加交流輸入電抗器的同時，還要在變頻器輸入側加裝“EMC輸入濾波器”，它主要是最大限度地減少變頻器本身對外的傳導及輻射；下圖為變頻器系統配置示意圖。

國產變頻器基本上對于適配電機容量為37kw(50HP)，電源輸入容量114kvA，輸入電流157A，輸出電流為150A以上的變頻器，全部采用標配外置直流電抗器，根據不同功率，所配置的直流電抗器的型號需要適配。

用戶在安裝時需要把變頻器的主回路接線端子P和(+)之間的短路銅排予以拆除掉，然后把直流電抗器接在P和(+)之間，電抗器端子與變頻器的端子O(+)之間沒有極性。安裝了直流電抗器后，P和(+)之間的短路銅排也就不再使用了。
直流電抗器它在變頻器內部是串聯接在整流模塊和濾波電容器之間的。它的作用為提高輸入側的功率因數；提高變頻器整機效率和熱溫度性；有效消除輸入側高次諧波對變頻器的影響，減少變頻器本身對外傳導和輻射電磁干擾。
“交流電抗器”，都是在變頻器輸出側與拖動電機之間，靠近變頻器安裝的。它的主要作用是濾波作用，抑制輸入側電路的浪涌電流，削弱電源電壓不平衡對變頻器引起的過流影響；一般變頻器和電機距離超過100米，建議加裝輸出交流電抗器。因?yàn)樽冾l器輸出側一般含有較多的高次諧波。當電機與變頻器距離較遠時，因?yàn)殡娎|電線中存在較大的分布電容，其中某次諧波可能在回路中產生諧振，它會造成對電動機的絕緣性能的很大破壞，時間一長會損壞電動機。另外由于線路較長，會產生較大的漏電電流，而引起變頻器頻繁保護停機。
