工業定義：齒輪的分度圓是設計、計算齒輪各部分尺寸的基準，而齒輪分度圓的周長=πd=z p,于是得分度圓的直徑 d=z p/π。

模數名詞解釋

徑節制齒輪
在一些國家里，不同模數使用徑節作為齒輪的基本參數，用英寸為計量單位，徑節以P表示，指圓周率π與齒距ρ的比，徑節P=π/ρ，以 1/英寸為單位。
齒輪分度圓的周長=πd=z ρ,于是得分度圓的齒距ρ=πd/z。
徑節P=Z/d (d的單位是英寸)
模數m=d/Z (d的單位是mm)
可以看出：
m=（1/P）*25.4=25.4/P
P=（1/m）*25.4=25.4/m
因此，模數m與徑節P的關系是互為倒數，只是單位制不同。
即：模數與徑節的乘積恒等于1。
相應于單位的換算，徑節與模數之間有如下的關系式
P=π/ρ=25.4/m式中P為徑節（1/英寸）；ρ為齒距（英寸）；m為模數（毫米）。
徑節P與公制中模數m的作用相當。在大多數英制齒輪、齒輪聯軸器和棘輪等零件中，徑節是一項基本參數。徑節越大，輪齒尺寸（齒高與齒厚）越小。有的國家對徑節訂有標準系列值。

雙模數制
雙模數制是獲得短齒齒形的另一種方式，可提高抗彎強度，但穩定性較差，常用于汽車拖拉機行業。
雙模數制規定用兩個大小不等的模數來計算一個齒輪的各部尺寸，標記為分?jǐn)?shù)形式m1/m2，其中較大的模數m1用來計算分度圓直徑，較小的m2用來計算輪齒的尺寸。
各尺寸的計算公式如下：
分度圓直徑：d=m1*Z
齒頂高: ha=ha*m2
齒根高： hf=(ha1+c1)*m2
齒頂圓直徑: da=d+2*ha=m1*Z+2*ha*m2
齒根圓直徑: df=d-2*hf=m1*Z-2*(ha1+c1)*m2
此外，分度圓齒厚S、齒距P、基圓直徑db和中心距a是按照m1計算。

雙徑節制
雙徑節制是英制齒輪中獲得短齒齒形的另一種方式，以提高抗彎強度。它規定較小的徑節P2用來計算分度圓直徑，較大的徑節P1用來計算輪齒的尺寸，標記為P2/P1,較小的P2為分子，較大的P1為分母，正好與雙模數制相反。
各尺寸的計算公式如下：
分度圓直徑：d=Z/P2
齒頂高: ha=ha/P1
齒根高： hf=(ha1+c1)/P1
齒頂圓直徑: da=d+2*ha=Z/P2+2*ha/P1
齒根圓直徑: df=d-2*hf=Z/P2-2*(ha1+c1)/P1
此外，分度圓齒厚S、齒距P、基圓直徑db和中心距a是按照P2計算。

標記
它的意思是用較小的徑節P2=10（分子）來計算分度圓直徑，用較大的徑節P1=20（分母）來計算齒高。
因此，10/20pitch的雙徑節制齒輪的尺寸計算如下：
分度圓直徑：d=Z/P2=Z/10 (d單位為英寸)
齒頂高: ha=ha/P1=1/20=0.05"=1.27mm
齒根高： hf=(ha1+c1)/P1=1.25/20=0.625"=1.588mm
中心距a是按照較小的徑節10來計算的。
也可以先將雙徑節制轉化為雙模數制，再來計算尺寸:
雙模數制標記為分?jǐn)?shù)形式m1/m2，用大的模數m1用來計算分度圓直徑，較小的m2用來計算輪齒的尺寸。
m1=1/P2*25.4=1/10"*25.4=2.54mm
m2=1/P1*25.4=1/20"*25.4=1.27mm
所以，這個齒輪用雙模數制齒輪來表示就是2.54/1.27：
尺寸計算：
分度圓直徑: d=2.54*z
齒頂高: ha=ha*m2=1*1.27=1.27mm
齒根高： hf=(ha1+c1)*m2=1.25*1.27=1.588mm
中心距a是按照較大的模數m1=2.54mm來計算的
但如果要按照模數來設計齒輪的話，模數要選擇標準值，利用變位來達到中心距的要求。

詳細介紹
由于在上式中π為一無理數,不便于作為基準的分度圓的定位。為了便于計算,制造和檢驗,現將比值p/π人為地規定為一些簡單的數值,并把這個比值叫做模數(module),以m表示,即令其單位為mm。于是得:

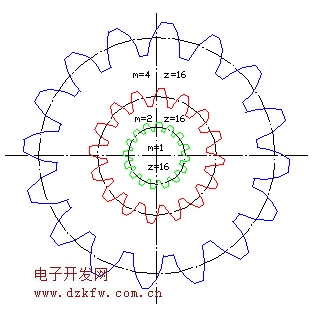

模數m是決定齒輪尺寸的一個基本參數。齒數相同的齒輪模數大,則其尺寸也大。為了便于制造,檢驗和互換使用,齒輪的模數值已經標準化了。
模數的標準化數值參考GB1357-87。第一系列有：0.1，0.12，0.15，0.2，0.25，0.3，0.4，0.5，0.6，0.8，1，1.25，1.5，2，2.5，3，4，5，6，8，10，12，16，20，25，32，40，50.（優先選用第一系列）。第二系列有0.35，0.7，0.9，1.75，2.25，2.75，3.25，3.5，3.75，4.5，5.5，6.5，7，9，11，14，18，22，28，36，45.單位mm。
