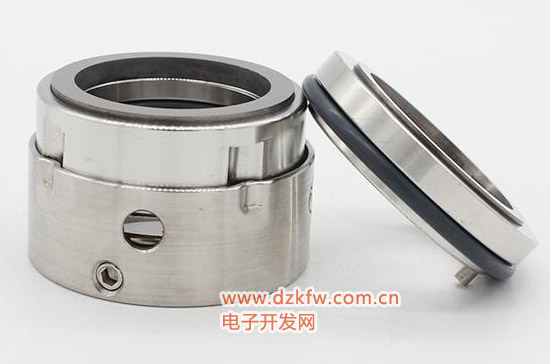

機(jī)械密封經(jīng)長期運(yùn)轉(zhuǎn)后，動(dòng)環(huán)和靜環(huán)的端面由于摩擦造成磨損，彈簧和軸套也會(huì)發(fā)生銹蝕或損壞，密封圈由于老化變形而失去彈性，所有這些原因都會(huì)造成機(jī)械密封泄漏。因此，經(jīng)過長時(shí)期的運(yùn)轉(zhuǎn)以后，對機(jī)械密封元件要進(jìn)行更換或檢修，達(dá)到重新使用的目的。



一、動(dòng)環(huán)和靜環(huán)端面的研磨

1. 動(dòng)環(huán)拆下后，經(jīng)磨削加工，先進(jìn)行粗研，后進(jìn)行精研，有條件可進(jìn)行拋光。
2. 粗磨時(shí)，選用80—160#粒度的磨料，先磨去加工痕跡。然后可用160#以上磨料進(jìn)行精磨，使光潔度達(dá)到設(shè)計(jì)要求。硬質(zhì)合金或陶瓷動(dòng)環(huán)精磨后需要用拋光機(jī)拋光。拋光機(jī)的力度可選用M28-M5的碳化硼。拋光后達(dá)到鏡面。陶瓷環(huán)可用M5的瑪瑙粉精磨以后，用氧化鉻拋光。
3. 石墨填充聚四氟乙烯的靜環(huán)，由于材料軟，可用煤油、汽油或清水精研，不需加研磨劑。在跑合過程中還可自研，故光潔度要求不是太高。
4. 研磨的方法，有研磨機(jī)的可在研磨機(jī)上研磨，沒有研磨機(jī)的可在平板玻璃上采用8字形的手工研磨方法。

二、軸套檢查

軸套的檢修拆下后檢查銹蝕和磨損的情況，如果銹蝕或磨損得比較輕微，可用細(xì)砂紙打光再用，如果銹蝕或磨損的嚴(yán)重可采用加工后電鍍的方法或換新軸套。

三、密封圈

密封圈經(jīng)過一段使用時(shí)間后，多數(shù)情況下失去彈性或老化，一般情況下需要更換新圈。

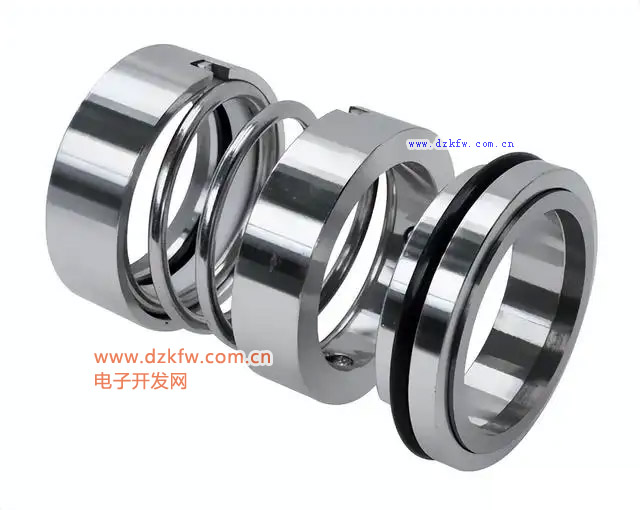

四、彈簧

1. 如果彈簧銹蝕得不嚴(yán)重，能保持原有彈性，可不更換。若銹蝕得比較嚴(yán)重或彈性減小的很多，則需要更換新彈簧。
2. 對有組裝盒的機(jī)械密封，要將盒清理干凈，并檢查凹槽是否磨損或變形，以便進(jìn)行校正修復(fù)，重新開槽或更換。

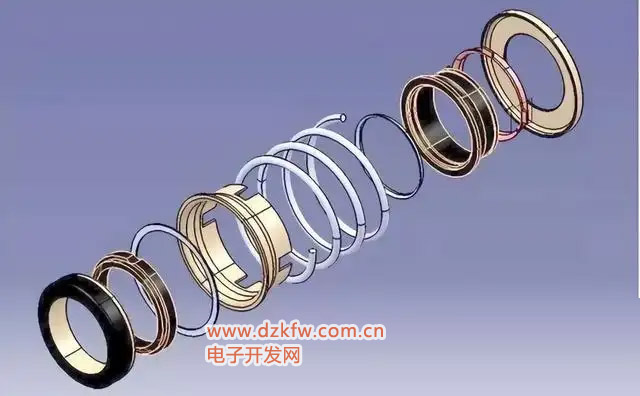

3. 機(jī)械密封元件修復(fù)以后，重新進(jìn)行組裝，組裝后同樣進(jìn)行壓力試驗(yàn)，然后再投入正常操作。



水泵機(jī)械密封檢修中的幾個(gè)誤區(qū)

誤區(qū)一：彈簧壓縮量越大密封效果越好

實(shí)際上彈簧壓縮量過大，可導(dǎo)致摩擦副急劇磨損，瞬間燒損；過度的壓縮使彈簧失去調(diào)節(jié)動(dòng)環(huán)端面的能力，導(dǎo)致密封失效。

誤區(qū)二：動(dòng)環(huán)密封圈越緊越好
其實(shí)動(dòng)環(huán)密封圈過緊有害無益。一是加劇密封圈與軸套間的磨損，過早泄漏；二是增大了動(dòng)環(huán)軸向調(diào)整、移動(dòng)的阻力，在工況變化頻繁時(shí)無法適時(shí)進(jìn)行調(diào)整；三是彈簧過度疲勞易損壞；四是使動(dòng)環(huán)密封圈變形，影響密封效果。

誤區(qū)三：靜環(huán)密封圈越緊越好

靜環(huán)密封圈基本處于靜止?fàn)顟B(tài)，相對較緊密封效果會(huì)好些，但過緊也是有害的。一是引起靜環(huán)密封因過度變形，影響密封效果；二是靜環(huán)材質(zhì)以石墨居多，一般較脆，過度受力極易引起碎裂；三是安裝、拆卸困難，極易損壞靜環(huán)。

誤區(qū)四：葉輪鎖母越緊越好

機(jī)械密封泄漏中，軸套與軸之間的泄漏（軸間泄漏）是比較常見的。一般認(rèn)為，軸間泄漏就是葉輪鎖母沒鎖緊，其實(shí)導(dǎo)致軸間泄漏的因素較多，如軸間墊失效，偏移，軸間內(nèi)有雜質(zhì)，軸與軸套配合處有較大的形位誤差，接觸面破壞，軸上各部件間有間隙，軸頭螺紋過長等都會(huì)導(dǎo)致軸間泄漏。



軸從葉輪鎖母處斷裂，

可能的原因之一就是鎖緊螺母的鎖緊程度不當(dāng)

鎖母鎖緊過度只會(huì)導(dǎo)致軸間墊過早失效，相反適度鎖緊鎖母，使軸間墊始終保持一定的壓縮彈性，在運(yùn)轉(zhuǎn)中鎖母會(huì)自動(dòng)適時(shí)鎖緊，使軸間始終處于良好的密封狀態(tài)。

誤區(qū)五：新的比舊的好

相對而言，使用新機(jī)械密封的效果好于舊的，但新機(jī)械密封的質(zhì)量或材質(zhì)選擇不當(dāng)時(shí)，配合尺寸誤差較大會(huì)影響密封效果；在聚合性和滲透性介質(zhì)中，靜環(huán)如無過度磨損，還是不更換為好。因?yàn)殪o環(huán)在靜環(huán)座中長時(shí)間處于靜止?fàn)顟B(tài)，使聚合物和雜質(zhì)沉積為一體，起到了較好的密封作用。

誤區(qū)六：拆修總比不拆好？！

一旦出現(xiàn)機(jī)械密封泄漏便急于拆修，其實(shí)，有時(shí)密封并沒有損壞，只需調(diào)整工況或適當(dāng)調(diào)整密封就可消除泄漏。這樣既避免浪費(fèi)又可以驗(yàn)證自己的故障判斷能力，積累維修經(jīng)驗(yàn)提高檢修質(zhì)量。
