突然找到個不錯的東西，天文望遠鏡的原理圖，GIF動圖更能加深理解。

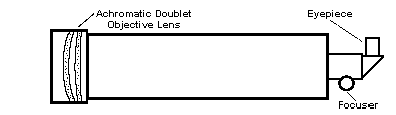

折射式天文望遠鏡

折射望遠鏡，是利用光的折射原理所產生的望遠鏡。本視頻將系統地簡介折射望遠鏡的基本原理：光來自于我們所見到的物體，然后，它通過了望遠鏡的鏡片后，集中于焦點上，然后再向望遠鏡目鏡射去，產生影像重生。
折射望遠鏡的缺點就在于：它會改變光的顏色，由于光是由光譜組的，而光譜 各自都有自己的特定波長，以至于各種顏色的光并不是都會產生相同的折射，折射望遠鏡的鏡片通過焦聚來改變了光的走向路徑，但是，并不是所有顏色的光波會完 全地落在望遠鏡的焦之上的，而是散向別的地方，形成色像差。當然，可以采用折射鏡頭組全來改變這種現象。

反射式天文望遠鏡


反射望遠鏡是使用曲面和平面的面鏡組合來反射光線，并形成影像的光學望遠鏡，而不是使用透鏡折射或彎曲光線形成圖像的屈光鏡。由于反射鏡的造價要比透鏡低的多，因此對于大口徑的望遠鏡來說，經常做成反射式的，而不是笨重的折射式。便攜式設計的反射望遠鏡，雖然鏡筒只有500mm，但焦距卻可以達到1000mm。牛頓式反射鏡的焦比可以達到f/4到f/8，非常適合觀測那些暗弱的河外星系、星云。有些時候用這種望遠鏡觀測月亮和行星也是很適合的。如果要進行拍照，使用牛頓式望遠鏡時非常好的。但是使用起來要比折反式望遠鏡要麻煩一點。牛頓式結構可以很好的會聚光線，在焦點處得到一個非常明亮的像。牛頓式反射式望遠鏡結構相對簡單，造價低性能優越制作容易的特點，成為業余愛好者自制的首選。

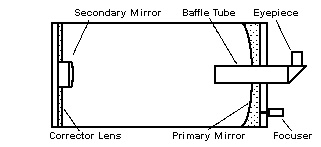

施密特-卡塞格林式天文望遠鏡

施密特望遠鏡（Schmidt telescope）是一種由折射和反射元件組成的天文望遠鏡。1931年為德國光學家施密特﹐B.V.所發明﹐因此得名。這種望遠鏡由一塊接近平行平板 的非球面改正透鏡和一個凹球面反射鏡組成，星光在望遠鏡里先通過折射，再經過反射，然后才成像。施密特望遠鏡光力強，可見范圍大，成像的質量也比較好，因 而特別適用于進行流星，慧星，人造衛星等的巡視觀測，也常用于大面積造相和天文科普活動。

馬克蘇托夫-卡塞格林式天文望遠鏡


1940年馬克蘇托夫用一個彎月形狀透鏡作為改正透鏡，制造出另一種類型的折反射望遠鏡，它的兩個表面是兩個曲率不同的球面，相差不大，但曲率和厚度都很大。它的所有表面均為球面，比施密特式望遠鏡的改正板容易磨制，鏡筒也比較短，但視場比施密特式望遠鏡小，對玻璃的要求也高一些。
由于折反射式望遠鏡能兼顧折射和反射兩種望遠鏡的優點，非常適合業余的天文觀測和天文攝影，并且得到了廣大天文愛好者的喜愛。
