車子跑的快不快，發動機是關鍵~

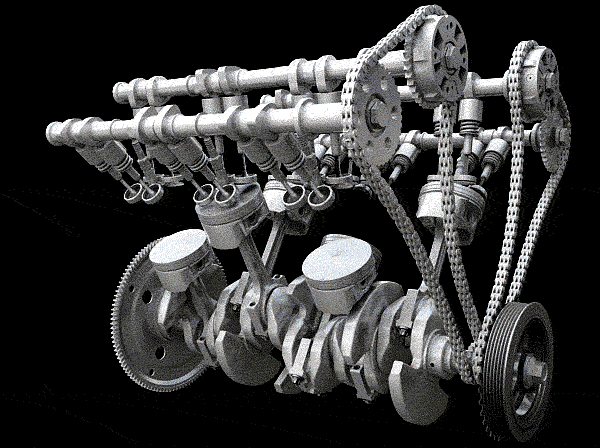

汽車發動機屬于內燃機...

但是！今天咱聊的是外燃機~

外燃機的兩大代表：蒸汽機和斯特林發動機。

世界上第一臺蒸汽機是由古希臘數學家亞歷山大港的希羅（Hero of Alexandria）于1世紀發明的汽轉球 瓦特并不是蒸汽機的發明者，瓦特改良了蒸汽機。

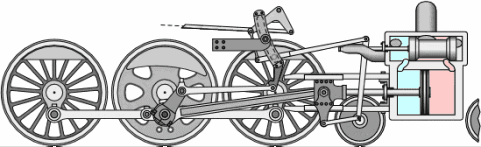

蒸汽機需要一個使水沸騰產生高壓蒸汽的鍋爐，這個鍋爐可以使用木頭、煤、石油或天然氣甚至可燃垃圾作為熱源。蒸汽膨脹推動活塞做功。

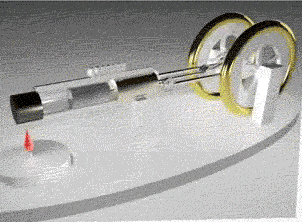

斯特林發動機是英國物理學家羅巴特 斯特林（Robert Stirling）于1816年發明的，所以命名為“斯特林發動機”（Stirling engine）。

 斯特林發動機基本工作原理：加熱→膨脹→冷卻→壓縮。

根據這個原理，人們發明了3類斯特林發動機。

 Alpha

 Beta

 Gamma

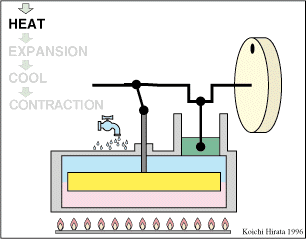

今天就以 Gamma 斯特林發動機為例，給大家講一下詳細工作原理！

斯特林發動機有兩個氣缸。一個動力氣缸，一個熱置換氣缸。

綠色的活塞就是動力活塞，它所在的氣缸是動力氣缸；

黃色的活塞是熱置換活塞，又叫移氣活塞，移氣器。

 基本原理：

氣體在熱置換氣缸內，受移氣器的推動，在冷端和熱端來回流動，空氣流動到熱端時，受熱膨脹，推動動力活塞向外運動。空氣流動到冷端時，受冷收縮，吸引動力活塞向內運動。動力活塞就向外輸出了動力，帶動曲軸轉動。

工作原理分步圖解：

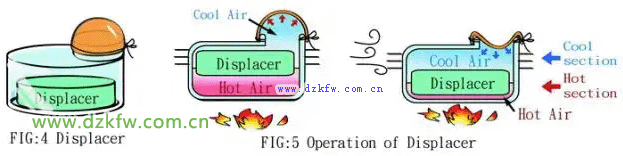

一個罐子，上表面的一側開孔，粘上一個小圓筒，圓筒上面蒙氣球皮。罐子受熱時，氣球皮鼓起，罐子受冷時，氣球皮收縮。



罐子內部放一個移氣體(如果用開水加熱罐子，用泡沫塑料做移氣體就可以)。罐子底部加熱，上部溫度等于氣溫，相當于受冷。移氣體位于罐子上部，罐內空氣被排擠到罐子的底部，受熱膨脹，推動氣球皮鼓起。移氣體位于罐子下部，空氣被排擠到罐子上部，受冷收縮，氣球皮向內凹。

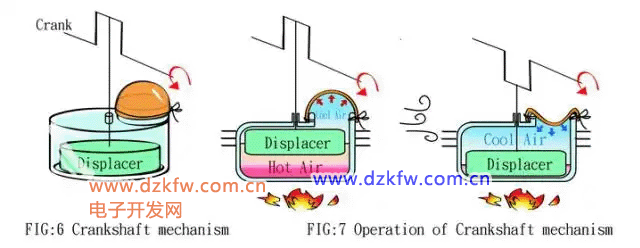

用曲軸控制移氣體升降。



氣球皮也接個連桿，用來推動曲軸轉動。所以氣球皮就是動力活塞。注意曲軸的動力曲柄與移氣體曲柄呈90度角。

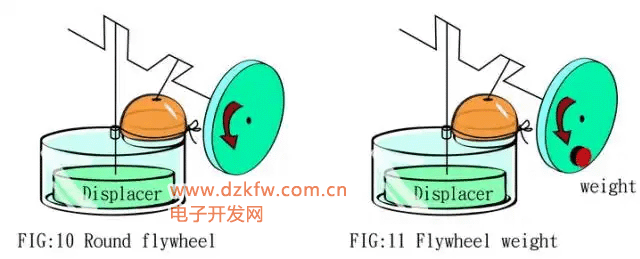

為了能讓曲軸轉過死點，加上飛輪，飛輪上加上配重，配重加在移氣體曲柄相對的位置，克服移氣體的重力，使運轉更平穩。



看不懂的，罰你再看一遍上面的文章~

看懂朋友繼續往下看~

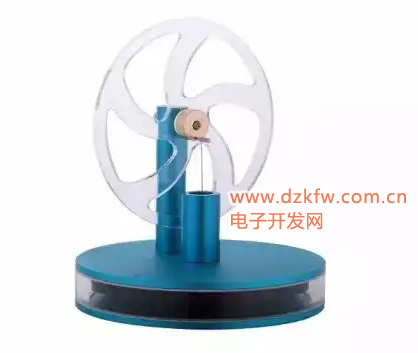

此時，我在 Gamme斯特林發動機 基礎上，去掉移氣體的連桿。在移氣體上加一個小鐵片，在動力活塞底部加一個小磁鐵。此時它就變成了——

 磁 控 低 溫 特 斯 拉 發 動 機
