萬能轉換開關（文字符號SA）的作用：是用于不頻繁接通與斷開的電路，實現換接電源和負載，是一種多檔式、控制多回路的主令電器。

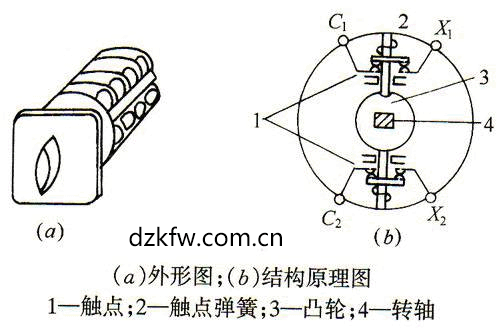

轉換開關由轉軸、凸輪、觸點座、定位機構、螺杠和手柄等組成。當將手柄轉動到不同的檔位時，轉軸帶著凸輪隨之轉動，使一些觸頭接通，另一些觸頭斷開。它具有壽命長，使用可靠、結構簡單等優點，適用于交流50Hz、380V，直流220V及以下的電源引入，5KW以下小容量電動機的直接啟動，電動機的正、反轉控制及照明控制的電路中，但每小時的轉換次數不宜超過15～20次。

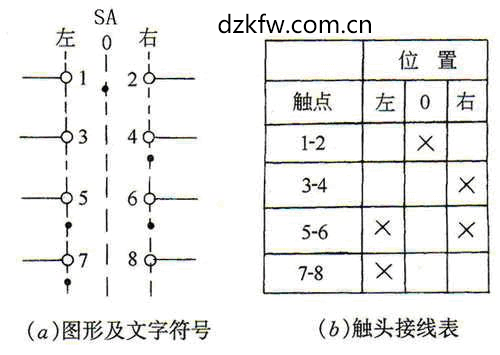

萬能轉換開關的符號表示


萬能轉換開關符號表示
    上圖顯示了開關的檔位、觸頭數目及接通狀態，表中用“×”表示觸點接通，否則為斷開，由接線表才可畫出其圖形符號。具體畫法是：用虛線表示操作手柄的位置，用有無“.”表示觸點的閉合和打開狀態，比如，在觸點圖形符號下方的虛線位置上畫“．”，則表示當操作手柄處于該位置時，該觸點是處于閉合狀態；若在虛線位置上未畫“.”時，則表示該觸點是處于打開狀態。
