紅外無線遙控飲水機,Infrared drinking machine

關鍵字：飲水機電路，紅外遙控

作者：孫永偉

這款簡單又方便的（紅外遙控電路）紅外無線遙控飲水機，使用只要坐在自家的沙發上或在辦公桌前用普通任一款家電遙控器就能遙控飲水機。
　　使用時用遙控器對準飲水機按任意鍵．飲水機就接通電路開始工作，不用時，再按遙控器任意鍵飲水機就停止工作，使用非常方便，原理簡單，并有指示燈指示，是一個實用的電路。
　　1、電路組成

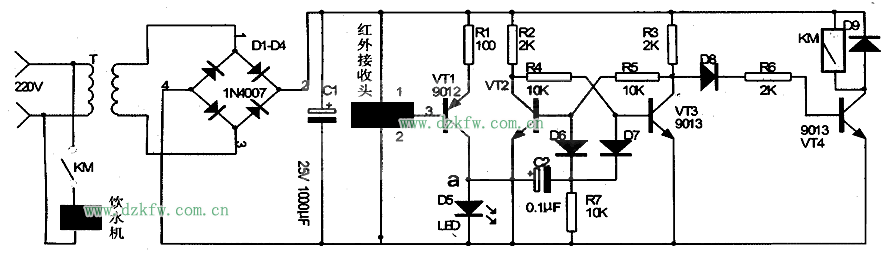

　　該電路由電源電路、紅外線接收電路、雙穩態觸發電路、控制電路等組成，電路如下圖所示。電源電路由變壓器T、整流二極管D1-D4和濾波電容C1組成；紅外接收電路由紅外接收頭、三極管VT1、電阻R1、發光二極管D5等組成：雙穩態觸發電路由三極管VT2、VT3，電阻R2、R3、R4、R5，二極管D6、D7等組成；輸出電路由三極管VT4、二極管D8、D9、電阻R6、繼電器KM等組成。

　　2、工作原理
　　使用者按一次遙控器發射一個信號，紅外收頭收到信號，由3腳產生低電平信號使三極管VT1飽和導通，發光二極管D5導通發光，指示已收到紅外信號，同時從VT1的集電極輸出一個脈沖經C2、R7組成微分電路產生負尖脈沖，經D6、D7向雙穩態觸發電路輸入一個觸發脈沖，使VT2、VT3狀態翻轉一次．當VT3從截止?fàn)顟B(tài)轉變成飽和導通狀態時，VD4截止，使繼電器K釋放．繼電器的常開觸點斷開．切斷飲水機電源．飲水機停止工作：當使用者再按一次遙控器時．紅外接收頭接收到信號產生脈沖觸發信號．VT1導通．VT1的集電極產生又一個觸發信號經C2向雙穩態觸發電路輸出脈沖信號．VT3由導通轉變?yōu)榻刂範顟B(tài)．VT4導通．繼電器K吸合．繼電器的常開觸點閉合接通飲水機電源．飲水機開始工作。調試時．在a點與+6V(電源)之間用導線快速短路一下后松開，繼電器應吸合(或釋放)，再短路一下松開，，繼電器應釋放(或吸合)，如果繼電器無反應，請檢查雙穩電路元件焊接質量和元件參數。一般情況下一次即可成功。
