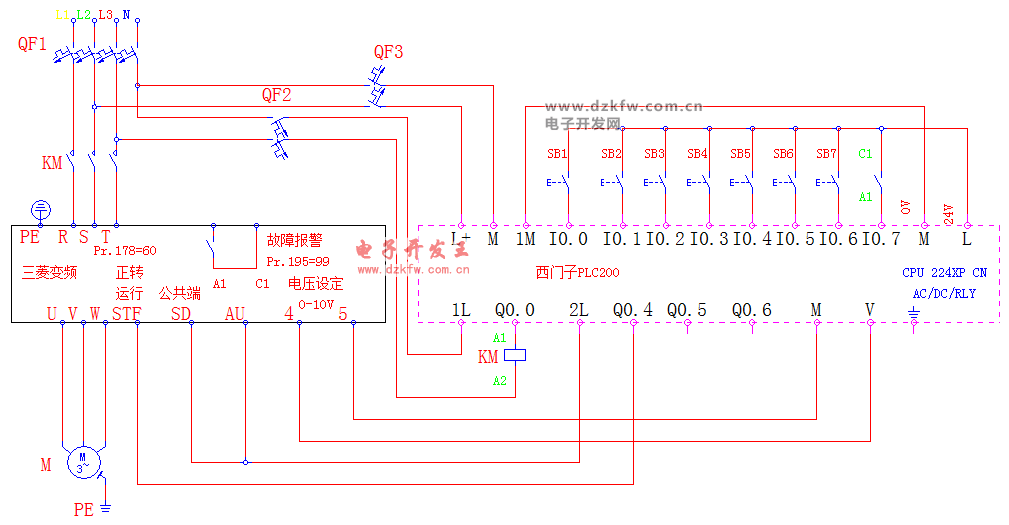

今天與大家一同學習的是西門子PLC控制變頻器實現3段速控制電路，首先我們先看下原理圖。

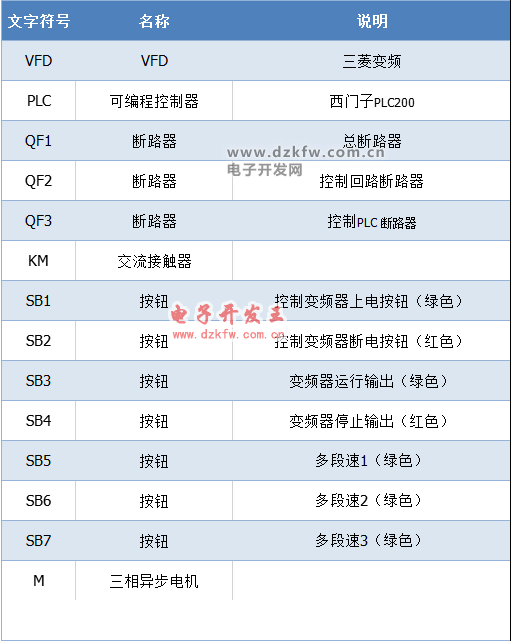

從上面的原理圖中我們先來分析下所需要的元件都有哪些，我給大家做了個圖片：

參數設定

Pr.77：參數禁止寫入選擇：參數值為1（停止過程中可以寫入）

ALLC：功能：參數全部清除：設定值為1（參數恢復初始值）。

Pr.79：功能：操作模式選擇：設定值為3（外部與面板PU組合運行）。

Pr.178：功能：正轉運行STF：參數值60（為端子STF設置為正轉運行指令功能）。

Pr.184：功能：端子4輸入選擇AU：參數值：4（講AU端子設置為端子4輸入有效無效選擇，只有當ON時候才有效）。

數字輸入公共端SD：數字輸入的公共端入SD,STF,STOP等數字量輸入。

模擬量公共端5：頻率設定信號端子2,14的公共端子，ON狀態輸入有效

Pr.267：功能：端子4頻率輸入模式選擇：參數值：2（在端子4-5之間輸入0-10V信號有效）。

Pr.195：功能：多功能端子功能選擇：參數設定99（端子異常時候輸出我們選用的是常開點A1,C1）.

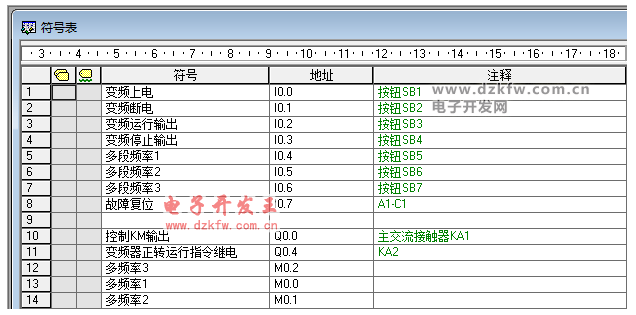

下面 我們要做的是把程序傳到PLC中。程序給大家截圖了：

原理分析：

一、變頻合閘

1、閉合總電源空開QF1，PLC控制電源QF3，以及變頻器輸入接觸器控制電源QF2,控制器PLC是講輸出輸出的電壓信號(0-10V) 或電流信號（4-20mA）轉換成中間變量（0-32000）。程序中把頻率10HZ,20HZ,40HZ,換算成了6400,12800,25600.

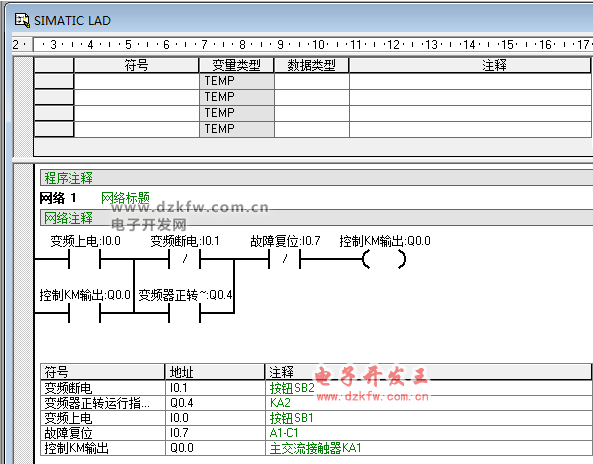

2、變頻器上電，按下變頻器合閘按鈕SB1，梯形圖中的I0.0閉合，輸出繼電器Q0.0得電，PLC外接接點Q0.0與1L接點接通，主交流接觸器KM線圈得電，主觸點閉合，變頻器得電。同時梯形圖中Q0.0動合觸點閉合自鎖，保證KM持續吸合。

3、根據參數表設定好變頻參數

二、PLC控制變頻運行

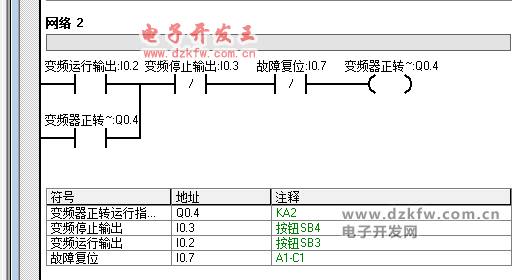

按下變頻器運行按鈕SB3，梯形圖中的I0.2閉合，輸出繼電器Q4.0得電，PLC外接接點Q4.0與2L接通，變頻端子STF與SD端子閉合，同時Q4.0常開點閉合自鎖，梯形圖中所有的Q4.0都閉合，準備多段速運行

三：三段速運行

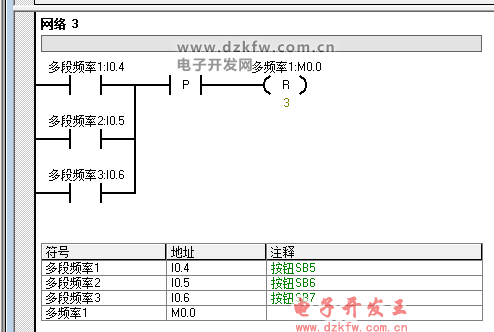

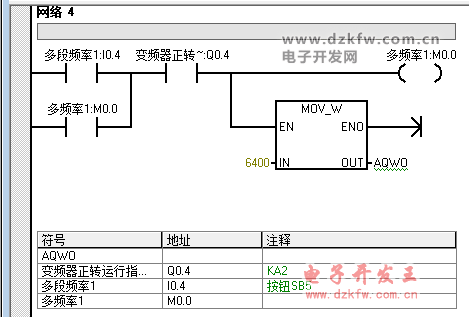

1、按下頻率1按鈕SB5，梯形圖中的I0.4閉合，上升沿觸發并輸出，內部繼電器M0.0,M0.1,M0.2復位一次，各頻率輸出復位，同時內部繼電器M0.0得電，講頻率1賦值給了PLC的模擬量輸出，輸出2V的電壓加在與變頻器外接端子的4和5上，變頻器按照頻率10HZ運行。

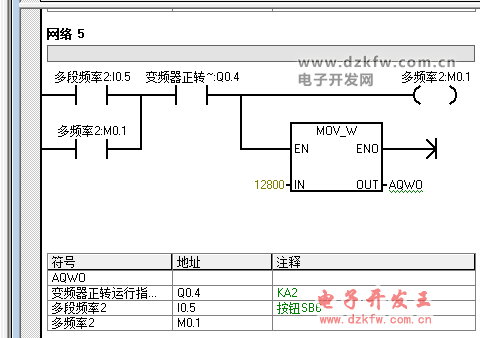

2、按下頻率2按鈕SB6，梯形圖中的I0.5閉合，上升沿觸發并輸出，內部繼電器M0.0,M0.1,M0.2復位一次，各頻率輸出復位，同時內部繼電器M0.1得電，講頻率2賦值給了PLC的模擬量輸出，輸出2V的電壓加在與變頻器外接端子的4和5上，變頻器按照頻率20HZ運行。

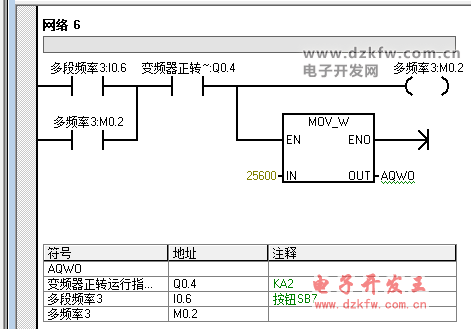

3、按下頻率3按鈕SB7，梯形圖中的I0.6閉合，上升沿觸發并輸出，內部繼電器M0.0,M0.1,M0.2復位一次，各頻率輸出復位，同時內部繼電器M0.2得電，講頻率3賦值給了PLC的模擬量輸出，輸出2V的電壓加在與變頻器外接端子的4和5上，變頻器按照頻率40HZ運行。

頻率可以隨意給定，不需要按順序，因?yàn)椴徽摪茨莻�(gè)速度都會把所有的頻率復位。

按下停止輸出按鈕SB4，梯形圖中的I0.3失電，輸出繼電器Q0.1失電，變頻外接端子STF與SD斷開，變頻器按照Pr.8減速時間1減速到0HZ后電動機停止運轉。變頻面板運行指示熄滅。顯示0.00HZ。回路中所有的Q0.4常開點斷開，輸出繼電器M0.0 M0.1 M0.2停止輸出，I0.1解除自鎖。4和5端子給定的頻率為停止

變頻器斷電

在變頻器運行過程中按下變頻器斷電按鈕SB2是無效的，只有當變頻器停止運行后，按下變頻斷電按鈕SB2，梯形圖中的I0.1輸出繼電器Q0.0失電，PLC的輸出點Q0.0與1L斷開，KM接觸器斷電釋放。變頻器控制面板指示燈及信息熄滅。Q0.0常開點斷開，解除自鎖。

當變頻故障時候，A1和C1端子接通，回路中的I0.7得電，輸出繼電器Q0.0和Q0.4失電，PLC輸出點Q0.0,Q0.4失電；接觸器斷開，變頻器停止輸出。如有出錯的地方大家指出來一同進步哦。。。
