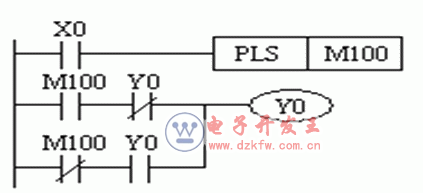

用plc實現下圖所示方波的2分頻

1、可編程控制器的硬件連接
    根據前面的學習，再依據圖中的標示，同學們可以自己畫出輸入及輸出端口的分配，在這不加深述。

2、軟件設計

知識點鏈接：
1、取反指令INV

    該指令用于運算結果的取反。當執行該指令時，將INV指令之前存在的如LD、LDI等指令的運算結果反轉

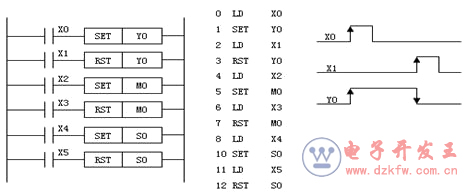

2、置位與復位指令SET、RST

SET為置位指令：使動作保持

RST為復位指令：使操作保持復位

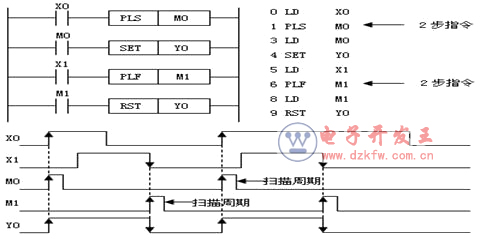

3、脈沖輸出指令PLS、PLF

PLS指令：在輸入信號上升沿產生脈沖輸出

PLF指令：在輸入信號下降沿產生脈沖輸出

4、空操作指令NOP
    NOP為空操作指令，該指令是一條無動作、無目標元件占一個程序步的指令。空操作指令使該步序作空操作。用NOP指令替代已寫入指令，可以改變電路。在程序中加入NOP指令，在改動或追加程序時可以減少步序號的改變。執行完清除用戶存儲器的操作后，用戶存儲器的內容全部變?yōu)榭詹僮髦噶睢?/P>

5、程序結束指令END
    END是一條無目標元件占一個程序步的指令。PLC反復進行輸入處理、程序運算、輸出處理，若在程序最后寫入END指令，則END以后的程序步就不再執行，直接進行輸出處理。在程序調試過程中，按段插入END指令，可以順序擴大對各程序段動作的檢查。采用END指令將程序劃分為若干段，在確認處于前面電路塊的動作正確無誤之后，依次刪去END指令。要注意的是在執行END指令時，也刷新監視時鐘。
