會員注冊PLC梯形圖實例，噴泉的模擬 實驗設備
1、THSMS-A型、THSMS-B型實驗裝置一臺
2、安裝了STEP7-Micro/WIN32編程軟件的計算機一臺
3、PC/PPI編程電纜一根
4、鎖緊導線若干
一、 實驗目的
1、 通過對工程實例的模擬，熟練地掌握PLC的編程和程序調試方法。
2、 進一步熟悉PLC的I/O連接。
3、進一步熟悉定時移位的編程指令的應用，用PLC構成噴泉控制系統
二、控制要求
合上啟動按鈕，按以下的規律顯示：從1到8依次將燈點亮，用燈光的亮滅
來模擬水滴的運行狀況。

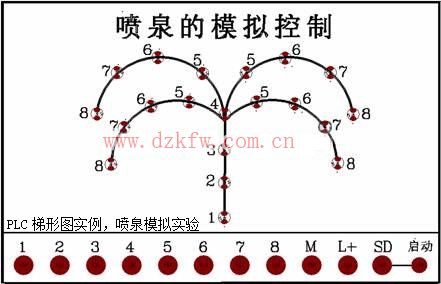

三、噴泉模擬實驗的面板圖 圖6-13-1所示
噴泉的模擬控制面板
上圖中，下面的1、2、3、4、5、6、7、8分別接在主機的輸出點Q0.0、Q0.1、Q0.2、Q0.3、Q0.4、Q0.5、Q0.6、Q0.7。啟動按鈕接在主機的輸入點.I0.0。

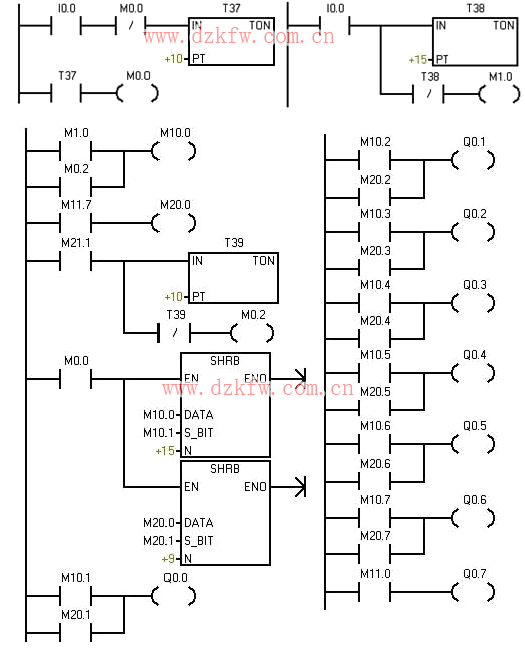

四、編制梯形圖并寫出程序
實驗參考程序 表6-13-1所示
|
步序 |
指 令 |
步序 |
指 令 |
|
0 |
LD I0.0 啟動 |
22 |
O M20.1 |
|
1 |
AN M0.0 |
23 |
= Q0.0 |
|
2 |
TON T37, +10 延時1S |
24 |
LD M10.2 |
|
3 |
LD T37 |
25 |
O M20.2 |
|
4 |
= M0.0 |
26 |
= Q0.1 |
|
5 |
LD I0.0 |
27 |
LD M10.3 |
|
6 |
TON T38, +15 延時1.5S |
28 |
O M20.3 |
|
7 |
AN T38 |
29 |
= Q0.2 |
|
8 |
= M1.0 |
30 |
LD M10.4 |
|
9 |
LD M1.0 |
31 |
O M20.4 |
|
10 |
O M0.2 |
32 |
= Q0.3 |
|
11 |
= M10.0 |
33 |
LD M10.5 |
|
12 |
LD M11.7 |
34 |
O M20.5 |
|
13 |
= M20.0 |
35 |
= Q0.4 |
|
14 |
LD M21.1 |
36 |
LD M10.6 |
|
15 |
TON T39, +10 延時1S |
37 |
O M20.6 |
|
16 |
AN T39 |
38 |
= Q0.5 |
|
17 |
= M0.2 |
39 |
LD M10.7 |
|
18 |
LD M0.0 移位輸入 |
40 |
O M20.7 |
|
19 |
SHRB M10.0, M10.1, +15 |
41 |
= Q0.6 |
|
20 |
SHRB M20.0, M20.1, +9 |
42 |
LD M11.0 |
|
21 |
LD M10.1 |
43 |
= Q0.7 |
