電動車窗是指以電為動力使車窗玻璃自動升降的車窗。它是由駕駛員或乘員操縱開關接通車窗升降電動機的電路，電動機產生動力通過一系列的機械傳動，使車窗玻璃按要求進行升降。其優點是操作簡便，有利于行車安全。

電動車窗主要由車窗玻璃、車窗玻璃升降器、電動機、控制開關等組成。

（1）電動機

作用：為車窗玻璃的升降提供動力。

類型：采用雙向轉動的電動機。有永磁型和雙繞組型兩種。永磁型的電動機是外搭鐵，雙繞組型的電動機則是各繞組搭鐵。這兩種電動機都是通過改變電流方向來實現正反轉以實現車窗玻璃的升或降。

每個車門各有一個電動機，通過開關控制電動機中的電流方向，從而控制玻璃的升降。

（2）控制開關

作用：控制電動機中電流的方向

控制開關一般有兩套，一套為總開關，裝在儀表板或駕駛員側的車門上，駕駛員可以控制每個車窗玻璃的升降。另一套為分開關，分別安裝在每個車窗上，以便乘客對每個車窗進行升降控制。

（3）車窗玻璃升降器

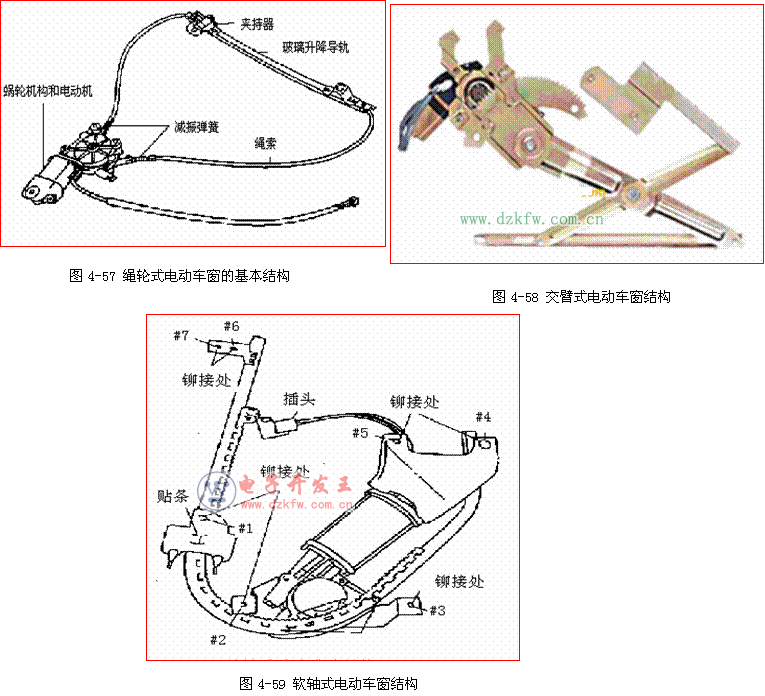

類型：繩輪式（如圖4-57所示）、交臂式（如圖4-58所示）和軟軸式（如圖所示）。

電動車窗的電路原理

前門具有一鍵升降帶防夾的功能，所以BCM直接控制前門開關和前門電機，來實現一鍵升降和防夾控制，而后門電動機不具有一鍵升降帶防夾的功能，所以沒有和BCM相連。左側駕駛側的開關除了可以控制自己的車窗升降，還可以控制其他三個車窗的升降，并可以鎖定電動車窗的升降，這樣設計便于駕駛員對車輛的整體控制。其他三門的開關都只具有控制自身車窗玻璃升降的功能。

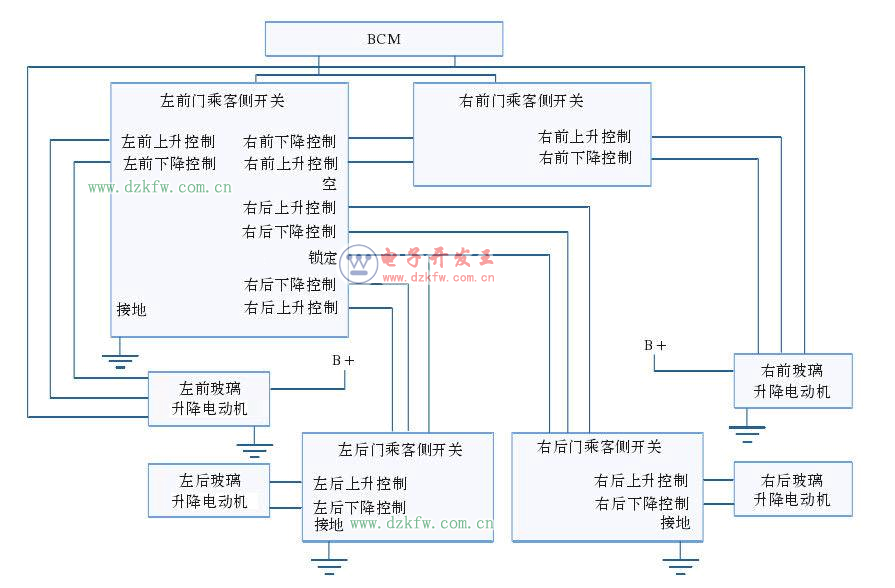

汽車電動車窗電路圖
