【梯形圖的回路符號】

 　為了打印出以往在PLC中使用的各種電路觸點符號，

   將這些內容文字符號化，統一成為A觸點、B接點．

【什么叫A觸點、B觸點？】

　　例：按鈕開關

按下后變為OFF　　　　　　　　　　　　

  稱為B型觸點(BREAK觸點)或

  常閉觸點、NC觸點(NORMAL CLOSE)

按下后變為ON　　　　　　　　　　　　

  稱為A型觸點(MAKE觸點)或

  常開觸點、NO觸點(NORMAL OPEN)

【小結】

    在PLC程序的多種方式中．作為具有代表性的梯形圖方式,由于非常類似繼電器順序控制回路而被廣泛使用．

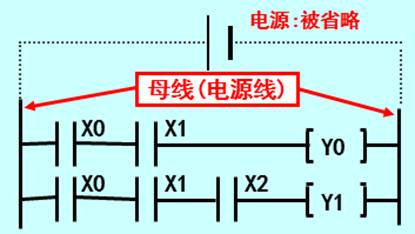

【梯形圖的繪制步驟】

　　①畫出控制電源母線

　�、谠诳刂齐娫茨妇�內連接各觸點和輸入輸出      繼電器等要素

　　電路圖中定時器、限位開關、繼電器等觸點的符號各不相同，而在PLC的梯形圖中卻不加以區別，僅使用打印機可以打印的文字符號．
