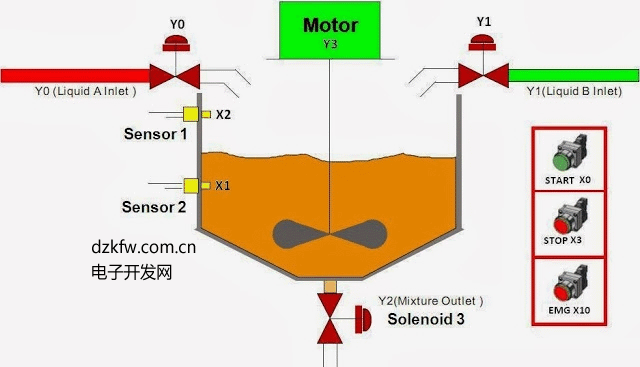

plc輸入所需的數
X1–啟動開關。
X1–低位浮動傳感器。當液位達到X1,X1 =NO
X2–高位浮動傳感器。當液位達到X2,X2 =NO
X3–停止開關。
X10的急救停止按鈕。X10 =ON 在按下按鈕時
PLC輸出所需的數
y0–液體A入口
Y1–液體B入口
Y2–混合物出口
Y3–攪拌機/攪拌器
PLC定時器所需的數
T0–60秒計時器，100毫秒時基。（見定時器K60預設值）
T1–120秒計時器，100毫秒時基。（見K1200預設值為定時器）

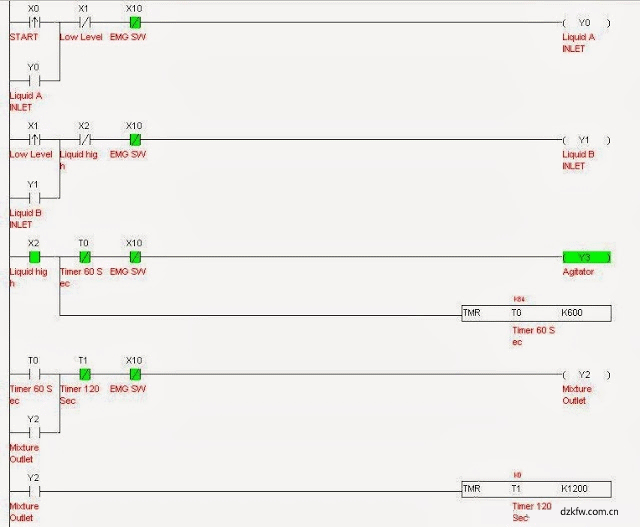

plc編程梯形圖
PLC編程梯形圖描述
當按下啟動按鈕，X0=ON，Y0=ON 并鎖定。打開閥門注入液體A,直到達到低位浮動傳感器。
當液位達到低位浮動傳感器，X1=ON.Y1=ON 打開并鎖定,注入液體B，直到達到高位浮動傳感器。
當液位達到高位浮動傳感器，X2=ON.Y3=ON 打開并啟動攪拌器,此外，計時器T0開始計時60s,60s后T0=ON，打開。攪拌器電機Y3停止工作。Y2=ON并鎖定，將混合物排出容器。
當Y2=ON,計時器T1開始計時120s,120s后T1=ON,T2=OFF。排水過程停止。
當發生錯誤，按下急停按鈕X10，常閉觸點X10打開，禁止所有輸出，系統停止運行。
