LED變色燈是一種新型燈泡。它的外形與一般乳白色白熾燈泡相同，但點亮后會自動按一定的時間間隔變色。循環地發出青、黃、綠、紫、藍、紅、白色光。它適用于家庭生日派對、節日聚會、過節過年，給節日添加歡樂氣氛：也可用于娛樂場所及作廣告燈等。該變色燈泡的特點是，節能(耗電約1W)、壽命長、使用方便、價格便宜。

　　為什么會自動變色呢?是用什么電路來實現變色昵?把LED變色燈泡拆開來瞧瞧，通過從印制板上的元器件及走線整理出電路圖.對該電路作了了解及分析。發現該電路設計得比較巧妙，有獨到之處�，F(xiàn)將該電路作一剖析，供電路設計、開發人員及愛好者作參考。

　　變色的光學原理

　　變色燈是由紅(R)、綠(G)、藍(B)三基色LED組成的。雙色LED是我們十分熟悉的。一般由紅光LED及綠光LED組成。它可以單獨發出紅光或綠光。若紅光及綠光同時亮點時，紅綠兩種光混合成橙黃色。變色燈的變色原理如圖1所示。三種基色LED分別點亮兩個LED時，它可以發出黃、紫、青色(如紅、藍兩LED點亮?xí)r發出紫色光);若紅、綠、藍三種LED同時點亮?xí)r，它會產生白光。如果有電路能使紅、綠、藍光LED分別兩兩點亮、單獨點亮及三基色LED同時點亮，則能按圖1的情況發出七種不同顏色的光來。

　　變色燈的結構框圖

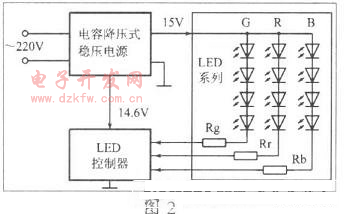

　　LED變色燈的結構框圖如圖2所示。它由電容降壓式穩壓電源、LED控制器及G、R、B三基色LED陣列組成。由于這三部分都要裝入燈頭內，所以其電源采用電容器降壓.全波整流及穩壓二極管穩壓的簡單電路。

　　電源輸出15V電壓供LED陣列，輸出14.6V供LED控制器。控制器的輸出端(1、2、3)中有一個是低電平時(如1為低電平)，則綠色LED亮，若三個輸出端都是低電平時，則發出白光(綠、紅、藍光LED都亮)。

　　LED控制器是變色燈的關鍵，它是由CD4060來承擔的，先介紹一下CD4060。

　　CD4060簡介

　　CD4060是4000系列CMOS器件中的一種，是14位二進制計數器。它內部有兩反相器，外接兩個電阻及一個電容就可組成振蕩器，作為時鐘發生器。輸入時鐘脈沖時(下降沿)，輸出端輸出記數脈沖。它有一個復位端(Reset)，當復位端為高電平時.所有輸出端都是低電平，如表1所示。

　　CD4060為16管腳DIP封裝，各管腳排列如圖3所示。其中Clock in是時鐘脈沖輸入，Clock out1及Clockout2是時鐘脈沖輸出(相位差180°，Reset是復位輸入端(高電平有效).Q4～Q14是二進制記數脈沖輸出端，Vdd為電源正端(3～18V).Vss為電源負端。

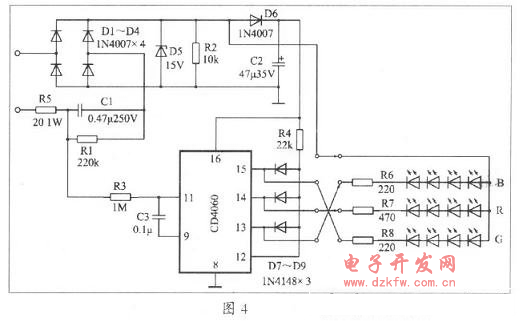

　　LED變色燈的電路如圖4所示。它由電源部分、變色控制部分及三基色LED陣列組成，現分別介紹其工作原理：

　　1.電源部分 由降壓電容C1、全波整流D1～D4及穩壓二極管D5組成的電容降壓式電路是很典型的AC/DC轉換電路。經15V的穩壓二極管穩壓后(嚴格地說是被限幅后)作為驅動LED陣列的電源.經D6、C2濾波后(約14.5V)的電壓供CD4060及復位的電壓(高電平)。與電容C1并聯的電阻R1是斷開電源后，C1上的電荷經R1放電，防止燈頭上帶電。

　　這種電源的特點是，當負載的電壓遠小于220V時，負載上電流IL≈69C(C為降壓電容，單位為uF，IL的單位為mA)。例如，C=0.47 u F時，流過負載的電流約32.4mA，并且這個電流是比較穩定的：另外，這種電源尺寸小(占空間小)。其缺點是對市電是不隔離的，要求封閉在燈頭內，并有良好的絕緣。

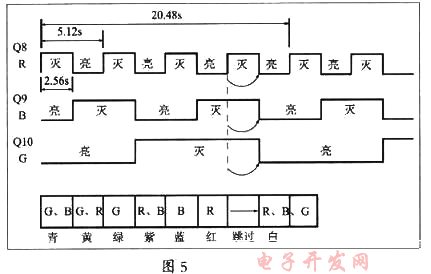

　　2.變色控制部分 變色控制部分由二進制記數器CD4060承擔。時鐘脈沖信號不采用一般的振蕩器電路(CD4060內部有兩個反相器，外接兩個電阻、一個電容即可組成振蕩器)，而在電源電路中串接R5，在R5上的50Hz交流電壓經R3、C3組成的微分電路形成尖脈沖作為時鐘脈沖信號。在輸出記數脈沖中選擇Q8、Q9、Q10三端與LED負極連接。當記數脈沖輸出低電平時，相應的LED串被點亮。Q8、Q9、Q10的輸出時序如圖5所示。50Hz的周期為0.02s，Q8的周期為5.12s，Q9的周期為10.24s，Q10的周期為20.48s。

　　Q8接紅色LED串的負極、Q9接藍色LED的負極、Q10接綠色LED串的負極.則在Q8為高電平、Q9、Q10為低電平時，藍光、綠光LED串亮，混色后發出青光(因Q9、Q10為低電平，Reset端為低電平)。經過2.56s后變成R、G亮，發出黃光。

　　在圖5的時序圖中，可以看到Q8到第4個周期時，Q8、Q9、Q10輸出都是高電平，則三串LED都滅。為避免在變色過程中出現這種情況，在電路中增加了D7～D9三個二極管，并由R4連接到復位端(Reset)。

　　在剛出現Q8、Q9、Q10三端都是高電平時，此時12腳(Reset)上出現高電平。器件被復位，使Q4-Q14各輸出端都為低電平(見附表)。一旦Q8、Q9、Q10出現低電平，紅、綠、藍光LED都亮，燈光成白光，即在出現紅光后，當紅光結束，馬上變成白光，Reset端馬上變成低電平，跳過了2.56s的滅燈情況，這是電路上設計的巧妙之處。

　　3.三基色LED陣列三基色LED(B、R、G)每串有4個LED串聯而成。由于紅、綠色LED的管壓降與藍色LED的管壓降不同及各種發光二極管的發光強度不同，在LED串接回路中設置了不同的限流電阻.一方面強制了LED的電流.另外也使發光亮度匹配更好。LED采用視角大、亮度高的草帽型。

　　在圖4的電路中，降壓電容器C1采用了耐壓250V的，雖然250V耐壓的電容的實際耐壓值是大于300V的，若市電的最高值是242V，其峰值電壓是341V。采用耐壓400V的更安全。

外形與印制板

　　LED變色燈泡的外形如圖6所示。

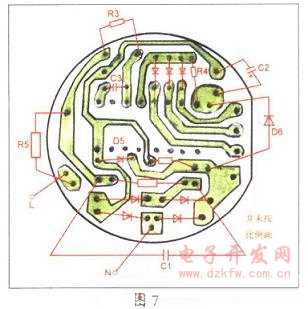

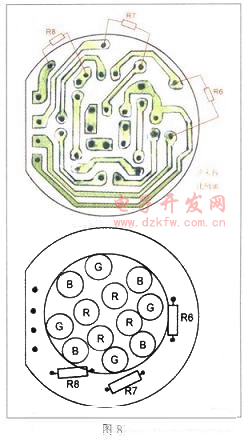

　　乳白色玻璃外罩的直徑為Φ60 mm。印制板分兩塊，一塊是電源部分及控制器部分，另一塊是LED陣列。電源部分及控制器部分的印制板圖如圖7所示(印制板外圓尺寸Φ38mm)。圖中僅示出有關元器件位置及印制板的走線(并未按比例畫)。LED陣列的印制板如圖8所示(并未按比例畫)。僅表示各色LED的排列及印制板的走線。兩印制板之間有4條連接線連接，在兩印制板間有絕緣墊隔離。



　　這里要指出的是，外部燈泡必須采用乳白色的。這樣才能較好的混色，不可采用透明的材料。

　　這種變色燈泡的功率約1W，比較省電，但亮度差一點，比較新穎、效果不錯。
