LM386是為低電壓應用設計的音頻功率放大器。增益在內部設定到20可使外部元件數少，在引腳 1 和 8 之間連接電阻和電容可使增益超過200 。該集成電路適用于調幅 - 調頻無線電放大器、便攜式磁帶重放設備、內部通信電路、電視音頻系統、線性驅動器、超聲波驅動器和功率變換電路。

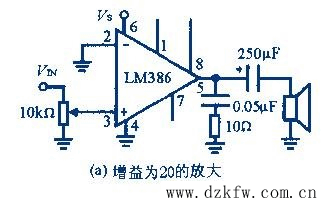

——增益為20的放大電路

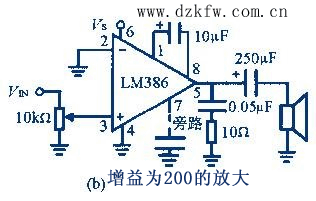

——增益為200的放大電路

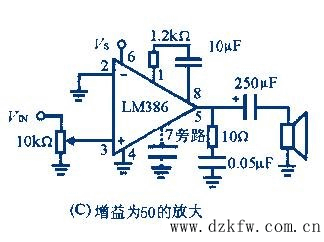

——增益為50 的放大電路

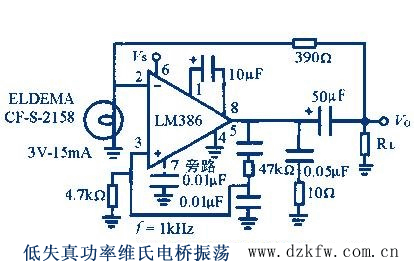

——低失真功率維氏電橋振蕩電路

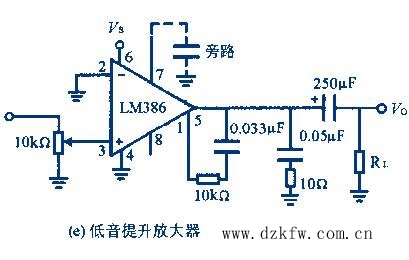

——低音提升放大電路

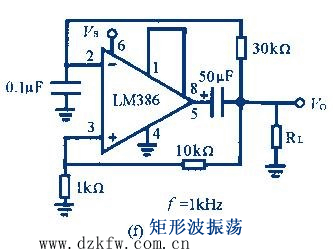

——矩形波振蕩電路

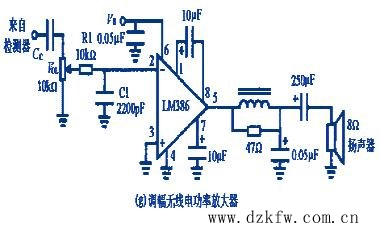

——調幅無線電功率放大電路
