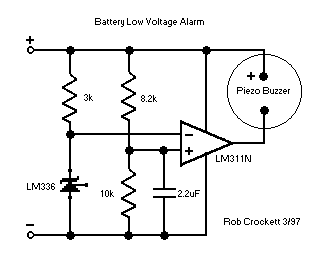

這里介紹的電路主要用于監視用電池供電的設備的電壓情況。如航模中，預警電池使用情況，使操作者有時間控制飛機狀態，以保證飛機模型能順利回航。它的電路見下圖。圖示電路在電壓低于4.5V時，開始報警。LM336的上端提供2.5V的參考電壓。LM311N為電壓比較器。為適應不同電壓的監視，可以通過調整8.2k和10k電阻的比值來設置不同的報警電壓。
