恒溫控制器電路及原理

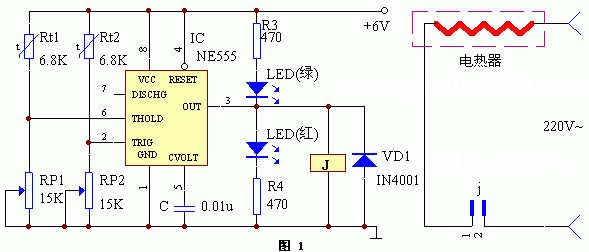

　　恒溫控制器由熱敏電阻Rt1、Rt2、NE555時基電路、溫度范圍調整電阻RP1、RP2及控制執行機構組成，電路如圖1所示。Rt1、RP1為上限溫度檢測電阻，Rt2、RP2為下限溫度檢測電阻。當溫度下降時，②腳電位低于1/3Vcc時，③腳輸出高電平，J吸合，LED2點亮，開始加熱。當溫度升高而使IC⑥腳電位高于2/3Vcc時，③腳輸出低電平，J釋放，斷開受控“電熱器”的電源，停止加熱。
　　


　　元器件選擇與制作
　　元器件清單見下表。


調整時，首選應調整上限溫度，把Rt1置于所要求的上限溫度環境中（用溫度計監測），過一分鐘后（Rt1與環境達到熱平衡），調RP1起到LED1剛好發光為止，反復多調幾次，可先將②腳與地短接一下，使③腳輸出高電平（LED1亮），這樣便于觀察翻轉狀態。然后調整下限溫度，過程同上，調整RP2使紅LED2亮，也要反復調整幾次，可先將⑥腳與電源Vcc短接一下，以使③腳輸出低電平，觀察電路翻轉狀態。
