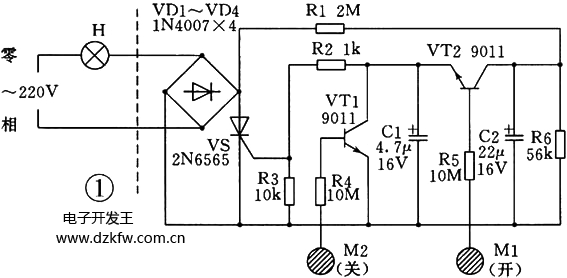

圖1是雙觸摸電極開關，其中M1為“開”電極片，M2為“關”電極片，通過觸摸M1與M2可以方便自如地開燈與關燈。

    平時晶閘管VS關斷，電燈H不亮，220V交流電經VD1～VD4橋式整流，R1、R2分壓，在C2兩端儲存8V左右的直流電壓。當人手觸摸電極片M1時，人體泄漏電流經高值電阻R5注入VT2的基極，使VT2迅速導通，C2儲存電荷經VT2向C1充電，并經R2為VS提供正向觸發電流，VS開通，燈H點亮發光。VS開通后，由于R2取值較小，VS門極的漏電流可經R2向C1充電，所以人手離開M1后，雖然VT2恢復截止，但C1兩端電壓不會跌落，所以VS仍能保持導通態，H仍點亮發光。此時220V交流電壓主要降落在H兩端，VS兩端電壓僅幾伏，由于VS采用微觸發單向晶閘管2N6565（最大通態電流為0.8A，最高反向耐壓為400V），所以VS仍能維持工作（下面三個電路均是如此）。

    如果用手摸一下M2電極片，人體泄漏電流經R4注入VT1基極，使VT1導通，C1儲存電荷將通過VT1迅速放電，降至0.3V左右時，VS因失去正向觸發電流，在交流電過零時，VS即關斷，燈H熄滅。本觸摸開關與220V交流電源相、零線連接時，必須按圖正確連接，如果相、零線接反了，則只能開燈而無法關燈。圖示接法符合開關串接在相線的電工接線規范。

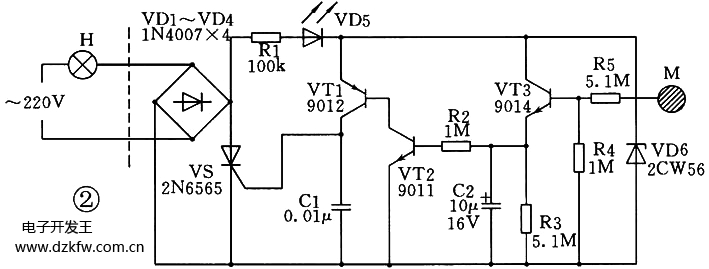

    圖2是一個觸摸延遲開關，可用于樓梯走道照明燈控制，目前市售的各種觸摸延遲開關，其電路與此大同小異。

    發光二極管VD5在電燈H未點亮?xí)r可發微光指示開關的位置，方便在夜間尋找開關。平時VT3的集電極被VD6鉗位在8V左右，VT1～VT3均處于截止態，VS因無觸發電壓處于關斷態，故電燈H不亮。需要開燈時，只要用手指摸一下電極片M，因人體泄漏電流經R5與R4分壓后注入三極管VT3的基極，使VT3迅速導通，8V直流電就經過VT3向C2充電，并經R2使VT2導通，VT1也隨之迅速導通，VS因門極獲得正向觸發電流而開通，燈H即被點亮。人手離開電極片M后，因C2儲存的電荷通過R2向VT2的發射結放電，所以仍能維持VT2、VT1及VS的導通，電燈H依然點亮。直至C2電荷基本放完，VT2由導通轉為截止，VT1也隨之截止，VS因失去觸發電流在交流電過零時即關斷，燈滅。改變R2、R3及C2的數值能調節電燈每次被點亮的時間長短。采用圖示數據，每觸摸一次電極片M，電燈H約能點亮60s。

    R4的作用是使三極管VT3平時處于反偏狀態，以減小VT3的漏電流，確保在無觸摸信號時VT2始終處于截止?fàn)顟B(tài)。若取消R4，往往因VT3管子質量不佳其漏電流可使電容C2兩端電壓不斷上升，最終會導致VT2誤導通使電燈H點亮。本電路在接線時可以不考慮交流電的相、零線位置，都能正常工作，下面兩個電路也具備此特點。

    圖3是一個新穎的觸摸漸暗延遲開關，其特點是開燈時只要摸一下觸摸片，燈即亮，延遲數十秒后，燈不是馬上熄滅，而是逐漸變暗，最后熄滅。迎合人眼的視覺特征，故適宜夜間關燈就寢用。

    VD1～VD5、R1組成開關的電源電路，輸出約12V脈動直流電壓供開關使用。平時晶閘管VS處于截止?fàn)顟B(tài)，燈H不亮，整個開關耗電僅2mA左右，可認為不消耗電能。此時VD6發微光用于夜間弱光照明指示開關位置

    VT3構成觸摸電子開關，開燈時人手只要摸一下電極片M，人體泄漏電流經R8注入VT3的基極，使VT3迅速導通，12V脈動電壓經VT3向C2充電，并使C2兩端電壓充至12V左右。電子變阻管VT2得電導通，12V脈 動電壓就經R4向C1充電，使VT1組成的弛張振蕩器起振。單結晶體管VT1就輸出尖脈沖加至晶閘管VS的門極，使VS迅速開通，電燈H就被點亮。由于R4取值較小，且VT2的導通壓降又小，弛張振蕩器振蕩頻率較高，晶閘管VS導通角較大幾乎全壓開通，燈H處于全亮狀態。人手離開電極片M后，C2經R5向VT2放電，維持VT2繼續導通。隨著時間推遲，C2放電電流減小，VT2就退出飽和態而進入放大態，其管壓降加大，相當于在C1充電支路里串聯了一個大電阻，故使VT1輸出尖脈沖時間后延，VS導通角減小，燈H亮度變小。這時節電開關就進入了漸暗階段，隨著C2放電電流不斷減小，VT2的等效電阻逐漸變大，VS的導通角不斷減小，燈光就越來越暗。當C2放電電流減小到一定值時，VT2就由放大態轉為截止態，VT1就停振，VS關斷，燈H熄滅。

    由于電子元件的離散性，本開關每觸摸一次電燈可點亮45～60s，若想更改延遲時間，可以調整電阻R6的阻值，R6阻值大，延時時間長，反之則短（調延遲時間請不要調R5和C2，因?yàn)樗鼈償?shù)值還影響變光時間長短，所以以調R6為佳）。開關漸暗階段時間由電容C1調整，C1容值大，漸暗變光的時間就長，反之則短。

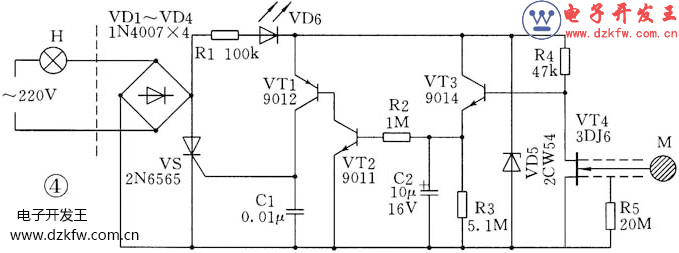

    圖4是一個很特殊的觸摸延遲開關，實際使用時人手是通過絕緣塑料板觸摸，而不是直接碰到電極片M，就能使燈點亮，延遲60s左右，燈H自動熄滅。

    平時VT1～VT3均處于截止?fàn)顟B(tài)，晶閘管VS處于關斷態，電燈H不亮。此時發光二極管VD6點亮發光，指示開關位置。需開燈時，手指靠近電極片M（實際上是隔著塑料面板摸M），人體感應的雜波信號電壓注入場效應管VT4的柵極，使漏源極間電流減小，漏極電位即VT3的基極電位升高，VT3導通，C2即被充電，當VT2因基極電位升高而導通，VT1也隨之導通，VS獲得觸發電流開通，電燈即點亮發光。人手遠離M后，VT4柵極恢復低電平，VT3截止。此時C2貯存電荷將通過R2向VT2發射結放電，維持VT2的導通狀態，電燈仍被點亮。當C2上的電壓降到0.7V以下時，VT2、VT1相繼截止，VS關斷，電燈H就熄滅。

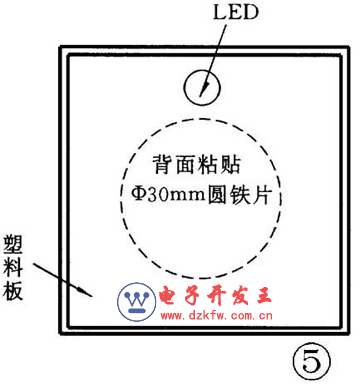

    開關面板結構見圖5，可采用86系列開關全塑面板，在上部適當位置開一小圓孔，以便嵌放發光二極管。電極片可用馬口鐵皮剪成Φ30mm的圓片形，用不干膠帶紙將它粘貼在開關面板的背面，然后用屏蔽線連接到VT4的柵極，屏蔽線不宜太長，一般應控制在40mm以內。開關的電路板就固定在面板的背后。本開關的延遲時間主要取決于電阻R2、R3及電容C2的數值，調整其數值可以改變開關的延遲時間。
