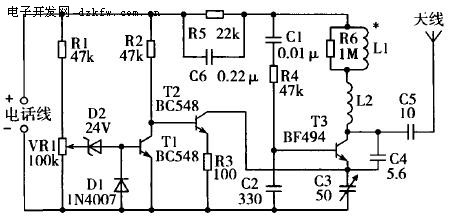

該電話無線發生器電路簡單實用，能將雙方通話內容發射到空中，可由無線接收機接收。電路原理如附圖所示。
    該發射器由自動開關和調頻發射機兩部分組成。自動開關部分由R1～R3、微調電位器VR1、晶體管T1、T2、穩壓管D2和二極管D1等組成。R1與VR1組成分壓器，當電話線的直流電壓為48V時，VR1的輸出電壓為0～32V。電路工作狀態的轉換取決于穩壓管D2的擊穿電壓(此處為24V) 與T1的導通電壓(0.7V)，因此將VR1的輸出調至24.7v時，就會使D2擊穿和T1導通，此時T1的集電極電位降低，T2截止。若拿起電話機的手柄，則電話線電壓降到約11V，T1截止，T2導通，T3直流通路得以形成，電路起振。
    小功率調頻信號發射器由晶體管T3、線圈L1等組成，T2起電子開關(接通／斷開)的作用，電話線上的音頻信號沿晶體管T2及串聯電阻R3，對振蕩頻率進行調制，調制后的高頻信號送到天線發射。只要調頻接收機調諧到調頻發射器的發射頻率，就能聽到雙方的通話。
    L1用SWG36號漆包線在1MΩ、1W 的電阻上繞45匝，L2為直徑12mm的空心線圈，用SWG21號漆包線繞3匝。
    該電路的直流電源取自電話線，無需外接電源，由于電路耗電很小，不影響電話的正常工作。該發射器調試完畢后，可裝在3.75×5cm的盒內。
