會員注冊在射頻電路及高速數字電路設計的過程中，傳輸線阻抗控制必不可少。微帶線是最受歡迎的傳輸線形式，給定微帶線線寬，微帶線厚度，PCB板材的相對介電常數εr ，這款計算器便可以快速地計算出微帶線的特征阻抗Zo，而且這款計算器的準確度絲毫不遜于商業軟件。
以下為微帶線特性阻抗計算器（計算軟件）：

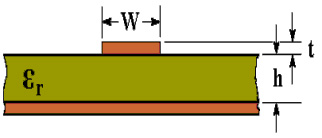

![[diagram of PCB layers]](/Article/UploadFiles/201912/20191208105954714.jpg)

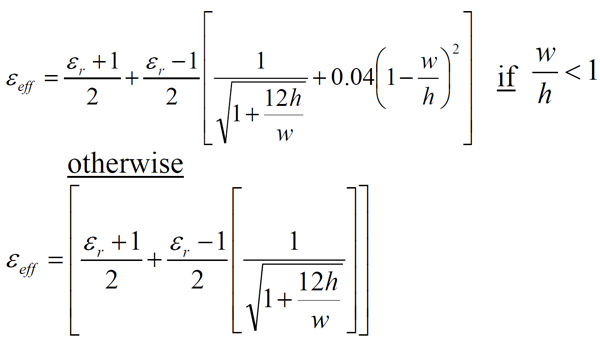

關于相對介電常數εr 與等效介電常數εeff
![[calculation formula]](/Article/UploadFiles/201912/20191208105954932.jpg)

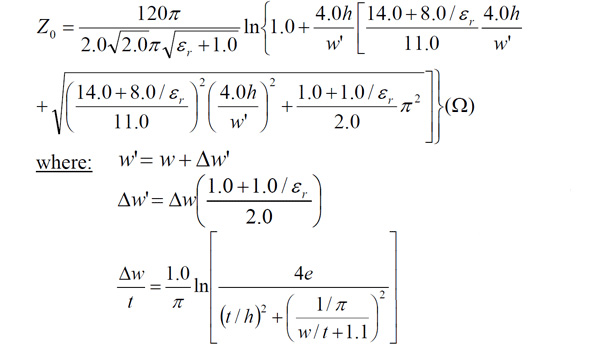

微帶線阻抗計算公式：
關于微帶線特征阻抗Zo
![[calculation formula]](/Article/UploadFiles/201912/20191208105955345.jpg)
