      電子式分頻器濾波計算器_分頻器設計專用計算器


      作者：佚名    文章來源：本站原創    點擊數：    更新時間：2018-11-25




      電子式分頻器濾波計算器 | 分頻器設計專用計算器


      電子式分頻器濾波計算器是一款分頻器設計專用計算器，該分頻器濾波計算器可以迅速、準確的計算出揚聲器系統(音箱)的分頻器具體數值。










Active filter crossover schematic






















輸入想要的分頻頻率: Fol = Foh =  Hz,
       計算出的值直接配合上圖配置



R =
 KΩ
C =
 µF



R2 =
 KΩ
C2 =
 µF



R4 =
 KΩ
C4 =
 µF



R7 =
 KΩ
C7 =
 µF



















計算的方式:



R的理論值 ...
      (頻率Fc < 200 Hz時選擇使用R = 100 KΩ，否則 R = 10 KΩ):






C =
(10/R)*50


2 π F

C2 =
2455.3


2 π F R

C4 =
2108.9


2 π F R

C7 =
193.1


2 π F R







R2 =
407.4


2 π F C

R4 =
474.2


2 π F C

R7 =
5176.6


2 π F C

(C in

      (R in
µF)

      KΩ)

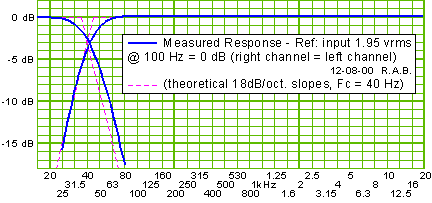

Measured response plot
