現在車輛大多采用盤式制動器。當制動踏板踩下時，裝在殼體內外側的制動襯塊被液壓力壓靠在轉動的制動盤上。動能通過摩擦轉變?yōu)闊幔�汽車被制�?dòng)。盤式制動器在抗衰退性能、靈敏度和維護性等方面均優于鼓式制動器。

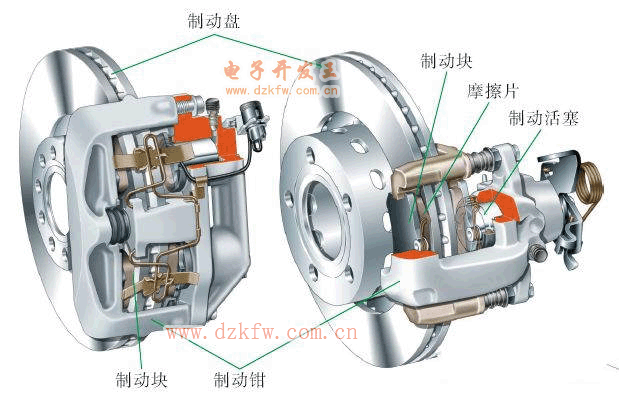

盤式制動器 ▲

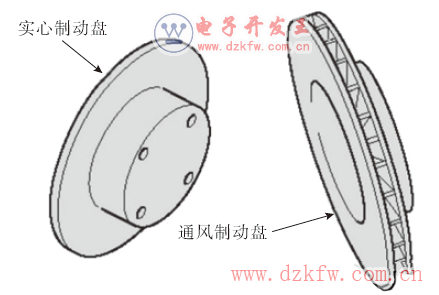

盤式制動的盤分為實心制動盤和內通風式制動盤。



盤式制動分類 ▲

實心制動盤用于需要較小制動力的小型汽車。而內通風式制動盤用于高檔車輛。制動盤轉動時，內部的氣道產生一種風扇效果，與實心制動盤相比，冷卻更快。

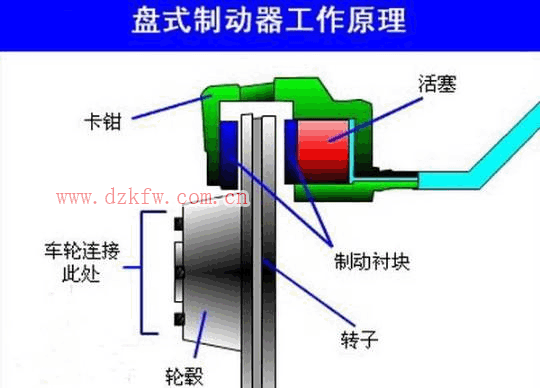

盤式制動器的工作原理

制動時，油液被壓入內、外兩輪缸中、其活塞在液壓作用下將兩制動塊壓緊制動盤，產生摩擦力矩而制動。此時，輪缸槽中的矩形橡膠密封圈的刃邊在活塞摩擦力的作用下產生微量的彈性變形。放松制動時，活塞和制動塊依靠 密封圈的彈力和彈簧的彈力回位。由于矩形密封圈刃邊變形量很微小，在不制動時，摩擦片與盤之間的間隙每邊只有0.1mm左右，它足以保證制動的解除。又因制動盤受熱膨脹時，其厚度只有微量的變化，故不會發生“托滯”現象。矩形橡膠密封圈除起密封作用外，同時還起到活塞回位和自動調整間隙的作用。如果制動塊的摩擦片與盤的間隙磨損加大，制動時密封圈變形達到極限后，活塞仍可繼續移動，直到摩擦片壓緊制動盤為止。解除制動后，矩形橡膠密封圈將活塞推回的距離同磨損之前相同，仍保持標準值。
