該穩壓電源可調范圍在3.5V-25V之間任意調節，輸出電流比較大，采用可調穩壓管式電路，可以得到滿意平穩的輸出電壓。

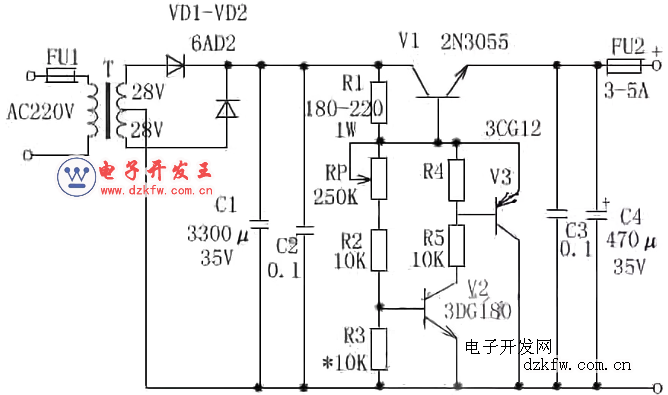

3～25V電壓可調穩壓電路

1、工作原理

經整流濾波后直流電壓由R1提供給調整管的基極，使調整管導通，在V1導通時電壓經過RP、R2使V2導通，接著V3也導通，這時V1、V2、V3的發射極和集電極電壓不再變化（其作用與穩壓管相同）。調節RP，可以得到平穩的輸出電壓，R1、RP、R2與R3比值決定本電路輸出的電壓值。

2、元器件選擇

變壓器T選用80W～100W，輸入AC220V，輸出雙繞組AC28V。FU1選用1A，F(xiàn)U2選用3A～5A。VD1、VD2選用 6A02。

RP選用1W左右普通電位器，阻值為250K～330K，C1選用3300µF／35V電解電容，C2、C3選用0.1µF獨石電容，C4選用 470µF／35V電解電容。

R1選用180～220Ω/0.1W～1W，R2、R4、R5選用10KΩ、1／8W。V1選用2N3055，V2選用 3DG180或2SC3953，V3選用3CG12或3CG80。

一例用3DD15D制作的可調穩壓電源電路圖

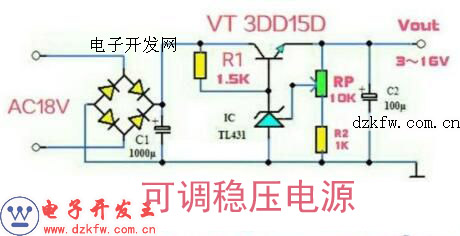

一例用3DD15D制作的可調穩壓電源電路圖，TL431是一款輸出電壓可調的精密基準電壓源集成電路，輸出電壓可在2.5～36V范圍內調整。

一例可調電阻改變輸出電壓的電路圖

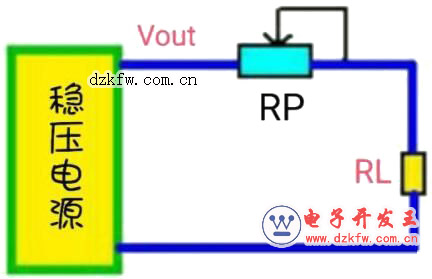

一例可調電阻改變輸出電壓的電路圖，在電源輸出端通過串聯一個電阻來調節輸出電壓，僅適用于LED小燈這類小電流負載，大電流負載一般通過調節穩壓電源Adj端電壓來改變輸出電壓。
