降壓型PWM開關電源控制器AP1510
 降壓型PWM控制器AP1510芯片內含基準電壓源、振蕩電路、誤差放大器、內部PMOS開關管等電路，只需外加電感、電容、二極管等少量元器件，便可組成小體積、高效率的降壓型開關穩壓電源。

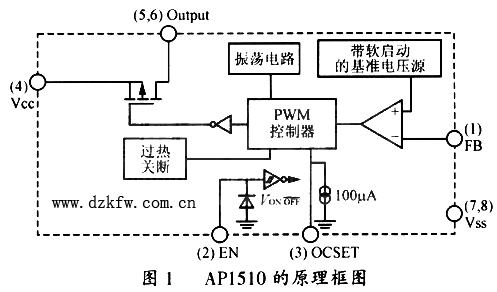

AP1510原理框圖如圖l１所示。
降壓型PWM開關電源控制器AP1510
引腳功能及描述
腳1 (FB)反饋端，誤差放大器的反相輸入，通過分壓電阻連接電源輸出端。
腳2 (EN)使能端，工作或待機控制，高電平：正常運行，低電平：待機運行。
腳3(OCSET)輸出電流設定端，通過外部電阻設定最大輸出電流。
腳4 (VCC IC)電源輸入正端。
腳5、6 (Output)開關輸出端，P溝MOS場效應管漏極，連接外部續流二極管和電感。
腳7、8 (VSS IC)電源輸入負端。

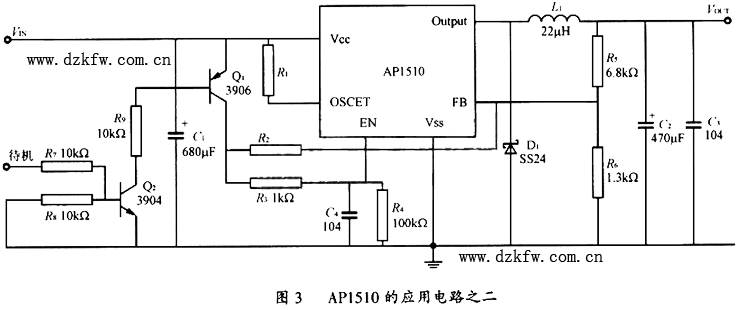

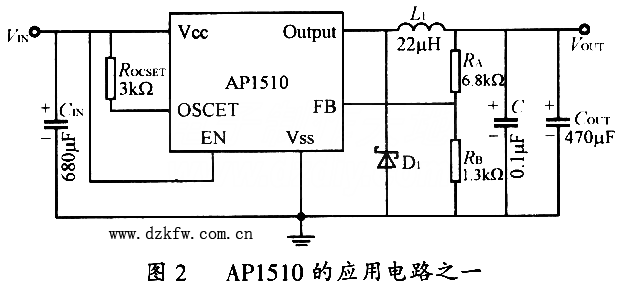

AP1510典型應用電路：
