此摩托車報警器采用了振動式可控硅觸發電路，靈敏度高，外界的振動或傾斜都能使報警器報警，發出類似警車的報警聲。并且，電路還采用了鎖控開關，報警器一旦觸發工作，只有把鎖打開，警報才能解除。


　　

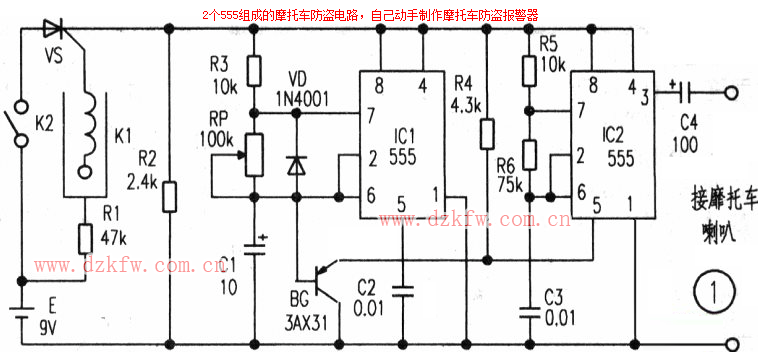

　　電路原理如圖1所示。電路主要由觸發電路和IC報警電路組成。平時，報警器處于警戒狀態，一旦摩托車被盜并產生振動或傾斜時，振動開關K1就會短時間接通，從而使可控硅VS被觸發導通。 R2為可控硅提供直流通路，使可控硅一旦被觸發就一直保持導通，直至K2斷開為止。集成電路IC1和IC2構成報警器發聲電路，均與外圍元件構成多諧振蕩器。IC1構成低頻振蕩器，其振蕩頻率約為1Hz。由于電容C1放電時被二極管VD旁路，因此，在C1上得到的是一連串鋸齒波，再經過三極管BG緩沖加到IC2的調制端⑤腳上。IC2構成音頻振蕩器，由于⑤腳受到鋸齒波的調制，IC2產生變化的振蕩頻率，揚聲器就發出類似警車的報警聲響。
　　

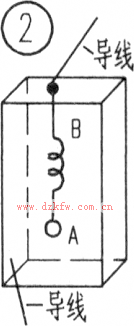

　　K1可自制，示意圖如圖2所示。內壁貼上薄銅板，外壁絕緣，B可根據實際情況選取長度和倔強系數適中的彈簧，一端固定在盒子上，一端與鋼球A相連，兩連接端事先應作“鍍錫”處理，以防彈簧生銹而影響靈敏度。電源用9V疊層電池。RP選用小型可調電阻。VS選用小型塑，封1A單向可控硅，如MCR100 -8。 K2用鎖控開關，在摩托車停放時，將鎖鎖上，此時K2閉合，電路處于報警準備狀態，一旦報警器被觸發報警，直到將鎖打開才能解除警報。
