前言

本文著重介紹ds18b20數字溫度傳感器的原理、功能及使用方法

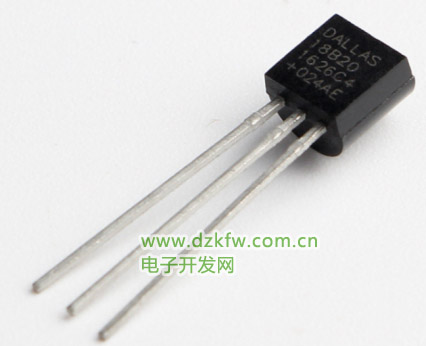

一、DS18B20數字溫度傳感器外觀

二、原理圖

三、相關參數講解

3根引腳，名稱與功能如下;
VDD 為外接供電電源輸入端
GND 地線
DQ 為數字信號輸入/輸出端

溫度范圍為： 測量范圍為 -55 ℃ ~+ 125 ℃

采用單總線的接口方式 ，與微處理器連接時僅需要一條口線即可實現微處理器與 DS18B20 的雙向通訊。

• 抗干擾能力強

• 適合于惡劣環境的現場溫度測量

• 使用方便

• 多個 DS18B20 可以并聯在惟一的單線上，實現多點測溫

• 供電方式靈活 DS18B20 可以通過內部寄生電路從數據線上獲取電源

• 掉電保護功能 DS18B20 內部含有 EEPROM ，在系統掉電以后，它仍可保存分辨率及報警溫度的設定值

四、內部結構圖

下面是關DS18B20的內部結構的示意圖：
64 位ROM、溫度傳感器、非揮發的溫度報警觸發器TH和TL、配置寄存器


總結

對于ds18b20溫度傳感器本篇文章以實用和易懂為主，如果詳細了解還是推薦看其中文手冊
后續還會更新自己其它了解或者使用過的傳感器的相關知識。
