家用電器空調

隨著全球氣候日益變暖,人們對空調的需求越來越大,如何使空調系統在提高舒適性的同時又達到節能的目的已經成為一個越來越重要的問題。變頻調速技術引用進空調控制系統中就是解決這個問題的一種途徑, 這樣不僅提高了空調房間的舒適程度、減少了噪聲,而且最重要一點就是能夠達到節能的目的。

一、空調的背景

制冷空調系統作為一種維持室內環境空氣狀況的有效工具，正被廣泛的應用在人們?nèi)粘Ｉ�活和工農業生產之中。根據實際的需要，制冷空調系統的應用范圍不斷擴大，從最初的單冷型擴大為既可用于制冷又可用于制熱的熱泵型空調器，而后者的發展規模越來越大。

能源和環境問題是當今世界關注的焦點。自從1972年能源危機以來，變?nèi)萘空{(diào)節以匹配負荷變化的概念在空調系統中得到了廣泛應用.

從水系統、空氣系統到制冷劑系統，分別出現了變水量（VWV）、變風量（VAV）和變制冷劑流量（VRV，其中單元VRV即變頻空調器簡稱為SVRV，多元變?nèi)萘縑RV系統簡稱為MVRV）等各類變?nèi)萘肯到y(tǒng)，突出的表現在這些系統的節能效果方面 另一方面，環境保護運動的蓬勃發展，也要求進一步提高制冷和空調系統的能量利用效率，制冷空調設備的低效率用電是增加大氣溫室效應的間接因素。而變?nèi)萘靠刂撇粌H減少了設備的啟、停損失，也提高了系統在部分負荷時的能效。如果考慮到實際中設備往往選型偏大，那么變?nèi)萘靠刂茙�來的�?jié)能和環保效果則更為明顯。

此外，人們對舒適的生活品質與環境愈來愈重視，要求也愈來愈高，不僅對室內溫、濕度控制提出了較高要求，更注重室內空氣品質IAQ(Indoor Air Quality)指標，希望室內環境趨向于自然環境的特征，而微電腦、變?nèi)萘俊㈦娮优蛎涢y三大技術的導入和人工神經網絡、模糊技術等現代控制理論的應用為實現空調系統智能控制提供了必要的工具和手段。因此可以說，節能、環保和改善室內環境舒適性的要求促進了變?nèi)萘靠刂圃谥评淇照{(diào)中的應用和發展。

二、空調的發展概況

通過分析我們認為空調器產業未來的發展將具有如下幾個趨勢：

1.空調行業仍具有發展空間，但高速增長期即將轉入平穩發展階段

2.空調行業的利潤空間將不斷減少

產業發展規律告訴我們，一個產業在走向成熟的時候，它的利潤空間將逐漸縮小，前幾年空調器行業發展的歷程也見證了這一規律。雖然空調器行業同以前相比，利潤水平已大幅度減少，行業平均利潤還是高于電冰箱、洗衣機行業。但未來幾年，隨著競爭的加劇，空調器行業將很難保持目前的利潤水平，將呈下降趨勢，可能在三至五年內，隨著整個空調器行業進入平穩發展階段，轉入微利時代。

3.中國空調產業將進入產業重組期 4.企業經營風險將有所增加

三、空調的工作原理

一般空調器按功能不同可分為單冷型、電熱型、熱泵型三種，其中電熱型和熱泵型又屬于冷暖兩用型。 空調器是由壓縮機、冷凝器、蒸發器、毛細管、節流閥等部件構成的，它們通過管、道連接形成一個封閉的系統，系統中充注著制冷劑R22（氟利昂22），由壓縮機的壓縮其工作過程為： 從室外進入室內的液態制冷劑R22，進入室內換熱氣（蒸發器）中與房間內的。 空氣進行熱交換。液態的R22制冷劑由于吸收房間空氣中的熱量由液體變成氣體，其溫度壓力均不變化，而房間內的空氣由于熱量被帶走，溫度下降，冷氣從出風口吹出。 液態R22制冷劑在室內被氣化后，進入室外側壓縮機中，由壓縮機壓縮成高溫、高壓的氣體，然后排入室外換熱氣（冷凝器）中，高溫高壓的氣體制冷劑在冷凝管中于室外空氣進行熱交換，被冷卻成中溫高壓的液體。室外空氣吸收熱量后，溫度升高被排到外界環境中。 由冷凝管出來的中溫高壓液體必須經過節流裝置減壓降溫，使其溫度壓力均下降到原來的低溫低壓狀態。一般小型空調器采用毛細管節流。 在制冷過程中，蒸發器表面的溫度通常低于被冷卻的室內空氣露點溫度，凝結水不斷從蒸發器表面流出，所以空調器需要有凝結水排出管。

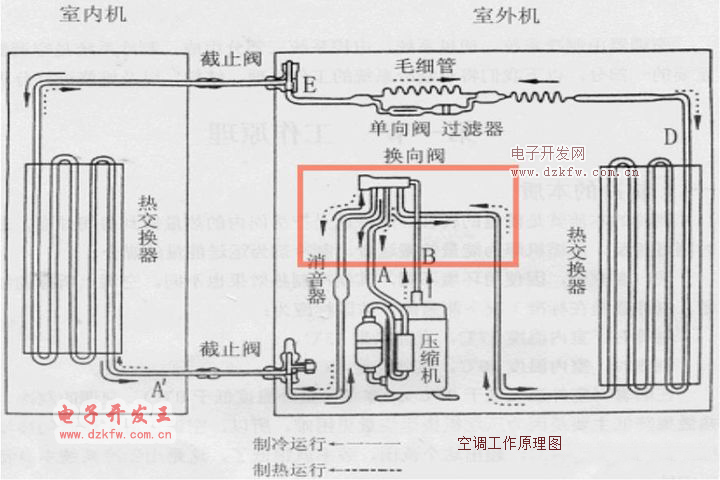

空調循環原理：

熱泵型空調器工作原理，在夏季進行制冷，冬季能進行制熱，其循環原理與單冷型相同，只是在系統中增加了一個電磁換向閥，用來轉換制冷劑的流向。制熱運行時，從壓縮機出來的高溫高壓氣體排向室內側換熱器，冷凝后經毛細管節流將低溫低壓的R22液體排向室外側換熱器，通過吸收室外環境的熱量將液體蒸發成氣體，再進入壓縮機進行下次循環。 電熱型空調是在上述空調的基礎上增加一發熱元件，用電來產生熱能，由空調中的風機送出。電熱可單獨或與熱泵同時開啟產生熱量。但產生單位熱量使用電熱所需的電能要高于熱泵。但熱泵工作要受室外溫度的影響

空調主要由兩大部分組成：室外機和室內機。室外機負責制冷或制熱，室內機負責將冷氣或熱氣輸送到室內，并通過管道將室內的熱空氣或冷空氣搬運到室外，以達到降溫或升溫的效果。

過去的空調都只是簡單的制冷制熱和冷熱空氣搬運，隨著技術的革新和進步，現在的空調都增加了許多健康功能和智能化設置：

1.換氣功能。通過對室內外空氣的處理，可以保證室內空氣常換常新，清新自然；

2.通過特殊設施增加室內的活性氧和負離子，有益于人類的健康；

3.采用變頻節能系統，使耗電量達到最低；

4.利用網絡實現了對空調的遠程遙控。空調啟動后，一般需要15分鐘的時間才能達到預期的溫度效果，人們在回家前就可以通過網絡連通座機電話發出指令，啟動空調，設制溫度，待回家后，就能享受到你需要的那一片“清涼”。 另外，現在的空調除了注重健康、節能、低噪音和舒適外，還在外觀上進行革新，使之更加新穎、時尚，更具裝飾效果。

四、空調故障檢修

從壓縮機出來的高溫高壓制冷蒸汽通過高壓軟管進入冷凝器；由于車外溫度低于進入冷凝器的制冷劑溫度，借助于冷凝風扇的作用，在冷凝器中流動的制冷劑的大部分熱量被車外空氣帶走，從而高溫高壓氣體被冷凝成高溫高壓的液體。這種高溫高壓液體流過節流膨脹閥時，由于節流作用，體積突然變大而降壓，變成低壓低溫的霧狀液體進入蒸發器，并在定壓下汽化，由于制冷劑在管內汽化時的溫度低于蒸發器管外的車內循環風，故它能吸收管外空氣中的熱量，從而使流經蒸發器的空氣溫度降低，從而產生制冷降溫效果，汽化了的制冷蒸汽被壓縮機抽吸壓縮，變成高溫高壓氣體，完成一個制冷系統的循環。

戶式中央空調 --工作原理 一 戶式中央空調的分類

風管機

一臺定頻室外機，一臺定頻室內機，通過風管把冷熱風送至每個房間，可方便將室外新風引入；對空氣進行加濕等集中處理也較容易，是廉價的機器，設計合理每個房間的噪聲僅增加1～3分貝，臥室不必吊頂，每個房間在可高于主溫控器設定的溫度以上，對溫度進行控制；可以有一定比例的能量轉移，達到節能及加快空調冷熱速度的效果。

室內機局部噪聲較大，根據現場不同的安裝條件，實測在42～52分貝之間，對設計及安裝要求很專業。

一拖多機組

(1)定頻多聯機

把分體空調集中到一個室外機中，最多一拖三里面有三臺壓縮機，冷媒系統各自獨立；把明裝壁掛室內機改變成暗藏式；引進新風困難，是分體空調的一種變形，臥室內風機噪音由低到高要增加7～14分貝，最高達50分貝。每個臥室需增加長1.2m以上，寬0.6m，高0.3m的吊頂，另需設檢修孔；每個內機都需有冷凝水排放的管路。 冷媒系統獨立，但電路部分的有共用點；如發生外風機，外機溫度探頭、壓力保護或電器局部短路等故障時，整套機器將無法運行。

(2)定、變頻一拖多

其中有1～2臺變頻壓縮機或另加1臺定頻壓縮機，電路上有射頻干擾，對電腦有影響。檢修孔新風引入吊頂與冷凝水與多聯機相同；對氟管的分支器要求設計合理；對上，下層共用1臺機器，管路要求更高；較易在全開啟時出現末端內機效果太差的情況。

冷熱水機

一、定頻冷熱水機或變頻冷熱水機

大型中央空調的縮小，冷凝器由水冷變成風冷；用水泵將冷熱水送至風機盤管。引入新風、檢修孔、吊頂冷凝水排放、噪聲指標與多聯機相同。但又增加了冷熱水管；由于溫度差很大，密封問題突出，出現漏水對裝潢的破壞較大。另外大型中央空調蒸發器都定時清理和酸洗；家用冷熱水機對此還無良策，長期使用冷熱交換器的效率將大打折扣。如能與中央水處理系統相結合，可克服上述難點。

單獨房間使用空調，其它房間風機盤管有冷熱水管流過，也會產生能耗；現較流行采用電磁水閥來關閉水路；除去造價上的因素外；還會使局部水流速過高，產生噪聲的問題。

通過一學期的學習，讓我有所得，有時還讓我對理論知識產生了強烈的興趣，在以后的學習中，我會多去圖書館查閱自己不清楚的基本知識和原理，多向老師討要經驗，多和同學交流，努力做到學有所得，學有所用，提高自己的技能豐富自己的知識。
