電壓比較器、方波三角波發生器與壓控振蕩器
一、目的：
1、 對電壓比較器的理解，學習閾值電壓的測量方法。
2、 握集成運放在波形發生器值的應用，學習頻率的測量方法。
3、 解壓控振蕩器工作原理。
二、習要求：
1、 真閱讀本實驗的實驗原理及教材中的有關內容，熟悉滯迴比較器、方波－三角波
發生器及壓控振蕩器的工作原理。
2、 給定的圖8－3 所示電路中，計算為0 ＝4V 時，輸出發生跳變時的輸入電壓。 U

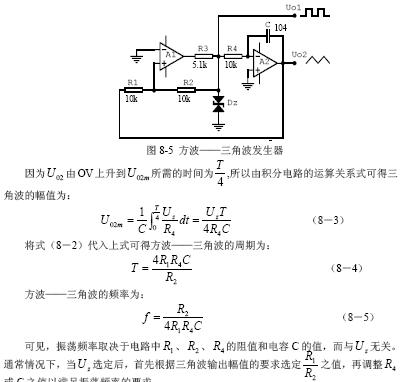

3、 圖8－5 所給電路參數，設U V ，計算三角波的幅值及頻率。 z = ±4
4、 圖8－6 所給電路參數，設運放的飽和電壓V V osat = 10 ，按表11 給定的值，
計算頻率f。
I U
三、實驗原理和實驗電路
1、 電壓比較器是使輸入的模擬電壓與參考電壓相比較，當集成運放兩個
輸入端電位相等時，輸出電壓就發生跳變。
I U R U

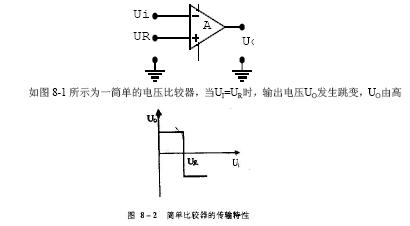

圖8-1 簡單電壓比較器

電平跳變?yōu)榈碗娖剑�或由低電平跳變�(yōu)楦唠娖剑�所以比較器中的運放工作在非線性區。

輸出發生跳變的臨界條件是U+=U-，使輸出發生跳變時對應的輸入值稱為閾值電壓，用
符號UTH表示。
圖8-1 所示電壓比較器的傳輸特性如圖8-2 所示。
電壓比較器是測量電路、自動控制系統、信號處理和波形發生器等電路中常用的
基本單元。
簡單比較器是具有靈敏度高，電路結構簡單等特點，但是它的抗干擾能力差，若
輸入信號在閾值附近變化，輸出將反復發生跳變。
滯回比較器有兩個閾值電壓，只要干擾不超過兩個閾值電壓之差，輸出就不會來

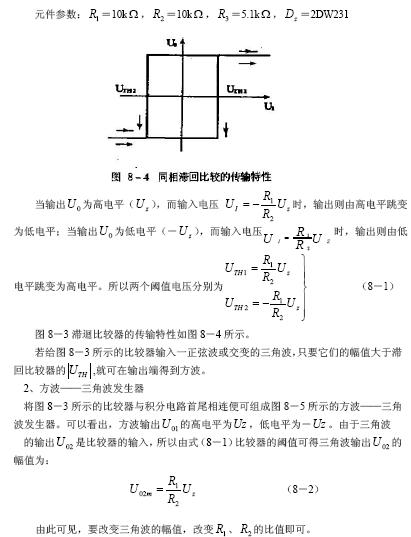

回變化。圖8－3 所示為一滯回比較器，由于運放的反相輸入接地，所以比較器輸出發

或C之值以滿足振蕩頻率的要求。

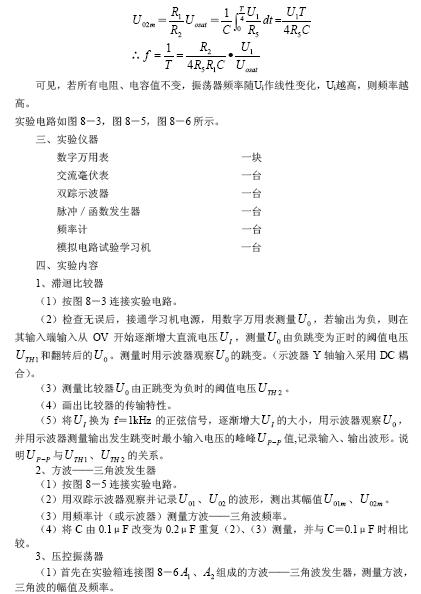

3、壓控振蕩器

（2）再在實驗箱的面包板上連接圖8－6 中的分壓電路，反相器和開關二極管、
1 D
2 D
μA741 引腳功能見圖8－7。
（3）檢查無誤后接通電源，按表8－1 改變輸入電壓，測量輸出的三角波的頻
率。并用示波器觀察波形幅度，當改變時，三角波的幅度是否變化。
I U
I U表8－1

五、 實驗報告要求1、整理實驗數據和測量結果。
1、整理實驗數據和測量結果。
2、按實驗數據在坐標紙上畫出壓控振蕩器02 的振蕩頻率與的關系曲線。 U I U
3、將測量值與計算值相比較，分析誤差的主要原因。
